在現代科技的廣袤天地中，電子設備無處不在，從我們口袋里的智能手機到家中的智能電器，從工業生產線上的自動化設備到航天航空領域的精密儀器。而在這些電子設備的內部，隱藏著一個至關重要卻又常常被忽視的核心部件 —— 印刷電路板（PCB）。它宛如一把神秘的電路密匙，悄然開啟了電子世界的無限可能。

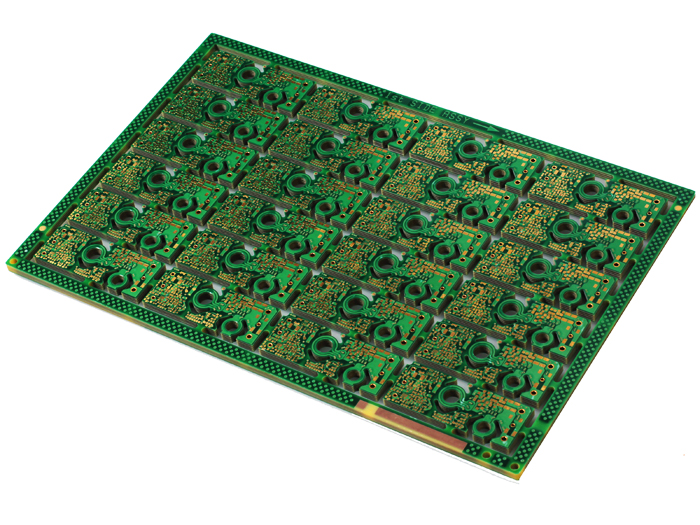

PCB，簡單來說，是一種為電子元件提供電氣連接和物理支撐的基板。它由絕緣材料層和導電銅箔層構成，通過一系列復雜而精密的工藝，將設計好的電路圖案蝕刻在銅箔上，從而實現各個電子元件之間的信號傳輸與交互。這看似平凡的構造，實則蘊含著深奧的工程智慧。

追溯 PCB 的發展歷程，早期的電子設備采用點對點的布線方式，這種方式不僅布線復雜、容易出錯，而且極大地限制了設備的小型化和功能擴展。隨著電子技術的飛速進步，PCB 的出現徹底改變了這一局面。它將錯綜復雜的電路集成在一塊板子上，使得電子設備的體積大幅縮小，可靠性顯著提高，為電子設備的大規模生產和廣泛應用奠定了堅實基礎。

線路板的設計是一項高度專業化且極具挑戰性的工作。設計師需要根據電子設備的功能需求，精心規劃電路布局。在這個過程中，要充分考慮信號完整性、電源分配、散熱管理等諸多因素。例如，高速信號線路需要特殊設計以減少信號反射和延遲，防止數據傳輸錯誤；電源線路則要確保穩定的電流供應，避免電壓波動對元件造成損害；對于發熱較大的元件，如功率放大器等，還需要預留合適的散熱通道或采用散熱性能良好的 PCB 材料。每一個微小的元件位置、每一條線路走向，都經過反復權衡與優化，就如同在微觀世界里精心構建一座城市的交通網絡和基礎設施，任何一個細節的疏忽都可能導致整個電子系統的故障。

在制造環節，PCB 更是凝聚了眾多先進工藝的結晶。從原材料的選擇開始，就需要嚴格把控質量。優質的絕緣基材和高純度的銅箔是制造高品質 PCB 的基礎。接著是多層板的壓合工藝，通過高溫高壓將多層經過處理的板材和銅箔緊密結合在一起，形成一個整體，這一過程要求極高的工藝精度和參數控制，以確保各層之間的良好電氣連接和物理穩定性。蝕刻工藝則是將設計好的電路圖案精確地轉移到銅箔上，去除不需要的銅箔部分，形成導電線路，蝕刻的精度直接決定了 PCB 線路的精細程度和準確性。此外，還有鉆孔、電鍍、表面處理等一系列工藝，每一道工序都如同一場精細的手術，需要高度的專業技能和先進的設備支持，任何一道工序出現偏差都可能導致 PCB 成品的缺陷甚至報廢。

電路板的類型豐富多樣，以滿足不同電子設備的特殊需求。單面板結構簡單，成本較低，適用于一些對電路復雜度要求不高的簡單電子產品；雙面板則可以實現兩面的電路布線，增加了設計的靈活性，廣泛應用于消費類電子產品中；多層板是現代高端電子設備的主力軍，它通過多層結構可以容納更復雜的電路設計，實現更高的信號傳輸速度和更好的電磁屏蔽效果，常用于計算機主板、通信基站設備等對性能和可靠性要求極高的領域。此外，還有柔性 PCB（FPC），它具有可彎曲、折疊的特性，為可穿戴設備、折疊屏手機等新型電子產品的發展提供了關鍵支持，打破了傳統 PCB 在形狀和空間上的限制，使得電子設備能夠以更加創新的形態呈現。

在當今電子科技日新月異的時代，PCB 也在不斷創新與突破。隨著 5G 通信技術的普及，對 PCB 的高頻高速性能提出了更高要求。為了滿足這一需求，新型的高頻高速 PCB 材料應運而生，這些材料具有更低的介電常數和損耗因數，能夠有效減少信號在傳輸過程中的衰減和失真，確保 5G 設備高速信號的穩定傳輸。同時，PCB 的小型化和高密度化趨勢也越發明顯，微盲埋孔技術、高密度互連（HDI）技術等不斷發展，使得 PCB 能夠在更小的面積內集成更多的功能，進一步推動了電子設備的輕薄化進程。例如，智能手機中的 PCB 不斷向小型化、多層化發展，在有限的空間內集成了處理器、內存、攝像頭、傳感器等眾多功能模塊的連接電路，實現了手機功能的強大與便攜性的完美結合。

PCB 作為電子世界的電路密匙，其重要性怎么強調都不為過。它是電子設備的基石，支撐著整個電子系統的運行；它是創新的推動者，為電子科技的不斷發展提供了可能；它是連接現實與未來的橋梁，讓我們能夠暢享智能科技帶來的便捷與驚喜。從設計到制造，從材料到工藝，每一個環節都凝聚著無數科研人員和工程師的智慧與心血。隨著科技的不斷進步，相信 PCB 這把電路密匙將繼續開啟更多未知的電子世界大門，為人類創造更加美好的科技未來。
