PCB制造中，通孔、盲孔和埋孔的區別
在PCB（Printed Circuit Board，印刷電路板）制造中，通孔、盲孔和埋孔是常用的孔類型。它們有不同的定義和特點，下面是它們的區別：

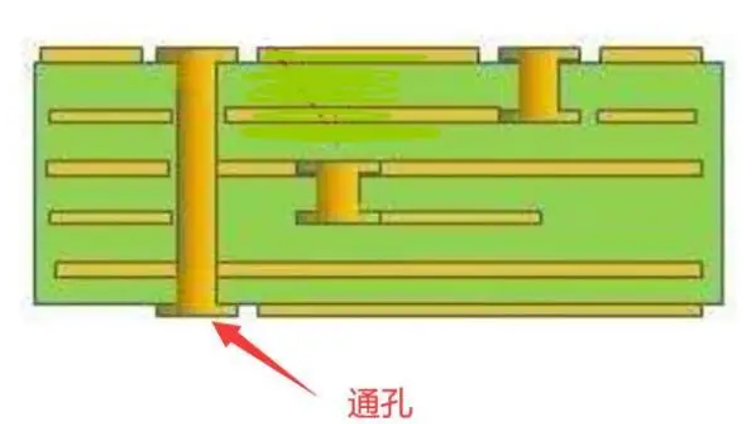

通孔（Through-hole）：通孔是從電路板的一側穿過到另一側的孔。它們可以完全貫穿整個電路板，并且可以通過插針、插座或其他組件進行焊接。通孔通常用于連接不同層次的電路，提供電氣連接和機械支撐。
盲孔（Blind via）：盲孔是僅從一側進入線路板的孔，不穿透整個板厚。它們用于連接表面層和內部層之間的電路。盲孔可以通過表面裝配技術進行組件焊接，但無法通過通孔方式連接到電路板的另一側。
埋孔（Buried via）：埋孔是完全位于電路板內部的孔，既不從一側出入，也不穿透整個板厚。埋孔用于連接內部層之間的電路，而不會對外部表面造成影響。埋孔不可見，只能在電路板截面或使用X射線等特殊檢測方法下才能觀察到。
在設計和制造PCB時，這些不同的孔類型通常需要考慮到設計要求、制造能力和成本等因素。對于復雜的電路板，可能需要同時使用通孔、盲孔和埋孔來滿足設計需求和性能要求。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
