在當今這個高度依賴電子設備的社會里，從智能手機到家用電器，幾乎每一件現代電子產品背后都離不開一個關鍵組件——PCB印刷電路板。

PCB作為電子元器件之間電氣連接的基礎平臺，不僅承載著電路設計的核心功能，更是在不斷推動著包括5G在內的新一代信息技術向前發展。本文將帶領大家探索5G線路板的基本概念及其如何成為5G技術革新的重要驅動力。

PCB是一種用于支撐和連接各種電子元件的基板材料。它通過預先設定好的路徑（即“線路”）來實現不同部件之間的電性連接，從而形成完整的電路系統。根據應用需求的不同，PCB可以采用單面、雙面或多層結構設計，并且其材質也有所區別，常見的有FR-4玻璃纖維增強環氧樹脂板等。

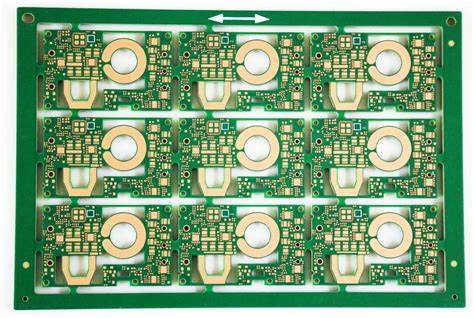

5G 線路板是為適應 5G 通信技術需求而專門設計的電路板，在 5G 網絡建設中起著關鍵的連接與支撐作用。它具備高頻率、高速傳輸、低損耗等特性，能夠滿足 5G 信號對數據傳輸速度和質量的極高要求。隨著 5G 技術的廣泛應用，5G 線路板將不斷創新發展，助力推動各個行業的智能化變革。

5G PCB與5G的關系

物理連接與信號傳輸?shù)幕A(chǔ)：

5G 技術要實現信息的傳輸和交互，需要有可靠的物理載體。5G 線路板就是這樣的載體，它將 5G 通信設備中的各種電子元件，如芯片、電容、電阻、天線等連接在一起，為信號的傳輸提供了路徑。就像城市的道路網絡一樣，5G 線路板構建了 5G 設備內部的 “信息高速公路”，使得數據能夠在不同的元件之間快速、準確地傳遞。例如，在 5G 手機中，線路板將 5G 基帶芯片與射頻模塊、天線等連接起來，確保手機能夠接收和發送 5G 信號。

性能保障與技術實現的關鍵：

5G 具有高速率、低延遲、大容量等特點，對線路板的性能提出了極高的要求。5G 線路板需要具備更高的傳輸速度、更低的信號損耗和更強的抗干擾能力，才能滿足 5G 技術的需求。例如，采用高密度互連（HDI）技術的 5G 線路板，可以實現更精細的線路布線和更小的間距，從而提高信號傳輸?shù)男屎退俣?。同時，5G 線路板還需要使用高速低損耗材料、微型化元器件等，以適應 5G 網絡的高頻特性。

推動 5G 應用拓展的支撐：

5G 的發展不僅僅是通信技術的升級，還將帶動各個領域的創新和應用，如物聯網、自動駕駛、遠程醫療、工業互聯網等。而 5G 線路板作為 5G 技術的基礎組件，其性能和質量的不斷提升，為 5G 應用的拓展提供了有力的支撐。例如，在物聯網領域，大量的傳感器和設備需要通過 5G 網絡進行連接和通信，這就需要高質量的 5G 線路板來保證數據的穩定傳輸；在自動駕駛領域，車輛需要實時接收和處理大量的傳感器數據，對 5G 線路板的可靠性和速度要求極高。

PCB技術創新助力5G發展

面對上述挑戰，業界正通過以下幾方面努力來優化PCB設計，以更好地服務于5G時代的到來：

新材料的應用：開發具有更高介電常數、更低損耗角正切值的新型板材；使用金屬基或陶瓷基復合材料改善散熱條件。

精細加工工藝：采用激光直接成像(LDI)、微孔鉆孔(Microvia)等先進技術提高布線密度及精度。

三維堆疊封裝：通過多層板間垂直互連方式增加單位面積內的功能性組件數量，有效節省空間。

智能管理系統：引入基于物聯網(IoT)理念的監控解決方案，實時監測并調整工作狀態下的溫度分布情況，保障長期可靠運行。

總之，隨著5G商用化進程加快，PCB作為構建萬物互聯世界不可或缺的一環，其技術水平也在持續進化中。未來，我們可以期待看到更多創新性的PCB解決方案涌現出來，為人們帶來更快捷、更高效的信息交流體驗。
