柔性電路板和剛性電路板的優缺點分別是什么？

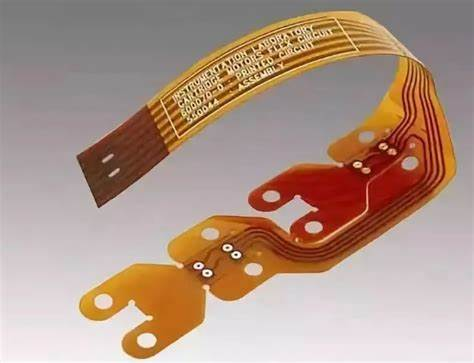

柔性電路板（FPC）具有出色柔韌性，能彎曲、折疊，常用于折疊屏手機、智能手環等，厚度 0.1mm - 1mm，可適應狹小不規則空間。FPC 制造要用聚酰亞胺（PI）薄膜等特殊材料，加工靠激光鉆孔等精細工藝，保障線路精準布局與元器件牢固附著。
剛性電路板（PCB）質地堅硬、呈平面狀，像電腦主板，為大量元器件提供穩固支撐，厚度 0.5mm - 3mm。PCB 常用玻璃纖維增強環氧樹脂覆銅板（FR-4），制造流程成熟標準化，蝕刻、鉆孔等工序常規設備高效完成。
在應用上，F(xiàn)PC 主打消費電子可活動部位及汽車內飾等靈活布線場景，PCB 則在消費電子核心部件與汽車關鍵控制系統挑大梁。
在電子設備設計中，柔性線路板（FPC）和剛性線路板（PCB）各有其優缺點：
柔性線路板的優點：
- 柔韌性好，可以彎曲和折疊，適應復雜布局。
- 重量輕，厚度薄，適合小型化和高度集成設計。
- 導電性能穩定，信號傳輸速度快，抗干擾性好。
- 可減少焊點，提高整體可靠性。
FPC的缺點：
- 成本較高，尤其是與大批量生產的剛性板相比。
- 制造周期較長，影響快速生產和上市時間。
- 可靠性受基材和制造工藝影響，可能不如剛性板穩定。
剛性線路板（PCB）的優點：
- 機械強度高，能夠承受較大的機械應力和重量。
- 成本較低，特別是在大批量生產時，成本效益更高。
- 設計和制造工藝成熟，適用于各種復雜電路設計。
- 可靠性高，適用于大多數電子設備，具有較長的使用壽命。
剛性線路板（PCB）的缺點：
- 缺乏柔韌性，不適合需要彎曲的應用場景。
- 布局受限，可能不適合空間受限或不規則形狀的產品。
- 重量和體積相對較大，不利于設備的輕便和微型化。
綜上所述，選擇柔性還是剛性線路板取決于具體的應用需求、成本預算、設計復雜度和生產周期等因素。柔性線路板更適合需要高度靈活性和小型化的應用，而剛性線路板則適合對成本和穩定性有較高要求的應用。
