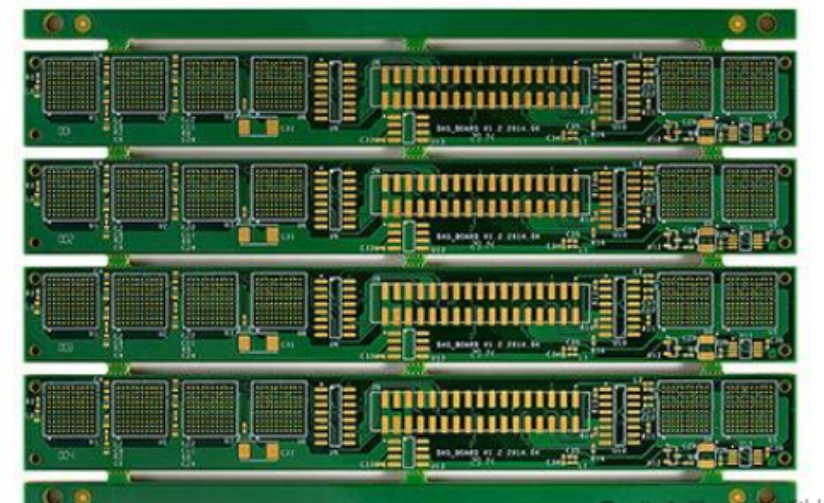

HDI（高密度互連印刷電路板）是PCB行業快速發展的一部分，如今我們的設備越來越便攜，同時內部的組件越來越小，越來越輕，但提供了更好的性能，所有這些要求需要在更小的區域內發揮作用，這正是 HDI PCB 可以提供的。HDI PCB 可以使用 FR-4、Nelco 或 Rodgers 類型的材料。

1.專業hdi印刷電路板PCB打樣

(1)HDI印刷電路板PCB的制造是一項復雜的過程，需要使用先進的技術和材料。首先，需要進行設計和規劃，確定電子產品的要求。然后，選擇高品質的材料，包括高Tg材料、特殊的銅箔、覆蓋層和鉆孔等。

(2)接下來軟硬結合板小編給大家介紹，使用激光鉆孔機進行鉆孔，并進行化學鍍銅，形成電氣連接。然后，將不同材料的層進行層壓，形成多層的電路板。

(3)在層壓之后，需要進行高溫高壓的處理，以確保層間粘合性和板的平整度。最后，通過化學雕刻去除不需要的銅箔，形成電路圖案。

(4)整個過程需要高度精密和專業技術，以確保HDI印刷電路板PCB的高質量和性能。

2.HDI PCB結構的類型

HDI 的結構是按類型定義的，共有三種類型，如下：

Type 1：?jiǎn)螌?，芯材一?cè)或兩側的微孔，使用微孔和PTH孔互連，這種結構只用于盲孔。

Type 2：與Type 1相同，微孔在一側或兩側局部，但用于互連 它使用盲孔和埋孔。

Type 3：這種對工廠要求高的類型，因?yàn)樗顝?fù)雜。在核心的一側或兩側至少包含兩層微孔。它使用 盲孔、埋孔，通孔。

3.HDI PCB 材料要求

HDI PCS的典型材料有三種：樹脂涂層-銅（RCC）、成本聚酰亞胺薄膜、聚酰亞胺金屬化薄膜和純聚酰亞胺薄膜。HDI材料的特點包括：

1.厚度小

2.重量輕

3.靈活性

4.降低可燃性

據HDI廠小編了解，隨著HDI技術的發展，HDI PCB材料必須滿足更多的要求?？彀l(fā)智造可以提供具有高耐熱性、良好平整度、高介電常數、低介電損耗、低熱膨脹系數、高焊接穩定性的HDI PCB材料。

4.HDI PCB 的類型有哪些？

（1）柔性HDI PCB

（2）剛性HDI PCB

（3）剛?cè)酘DI PCB

（4）多層HDI PCB

（5）雙面HDI PCB

（6）單面HDI PCB

5.HDI PCB 的優勢是什么？

（1）具有減少熱傳遞的， HDI PCB擁有的好處之一是熱傳遞最少。這是因?yàn)闊崃吭谝莩?HDI PCB 之前會傳播很短的距離。其設計使其能夠通過高熱膨脹 這反過來又增加了 PCB 的使用壽命。

（2）過孔的可用性，有助于 HDI PCB 在組件之間傳輸電流。您可以用導電或非導電材料填充過孔。

（3）更小的外形尺寸，在節省空間方面，HDI PCB 是理想的 PCB。在設計 HDI PCB 時，您可以快速減少層數。

（4）最小的用電量，擁有 HDI 高密度印刷電路板的好處之一是它會消耗更少的電池電量。這是由于制造過程中使用的技術。這種技術包括將電氣組件保持在一起，從而最大限度地減少能量損失。這樣做的效果是延長了電池的使用壽命。使用通孔代替通孔也使 HDI PCB 成為降低功耗的理想選擇。

（5）組件的結合，由于您可以最大限度地減少 PCB 上用于放置組件的空間，因此您可以在板上合并盡可能多的細節。

6.HDI PCB 的應用有哪些？

消費類電子產品

它們包括筆記本電腦、電腦和智能手機、娛樂系統、家用電器以及錄音設備。由于其中一些小工具的性質，需要更輕的 PCB。這些電路板仍然需要攜帶相同的電氣元件，以保持其靈活性。由于 HDI PCB 符合這些品質，因此不同制造商通常使用它們來生產這些小工具。但是，制造商需要嚴格遵守現行法規。這避免了他們提出影響設備質量的不同設計的情況。

醫療器材

它們包括監視器、掃描儀、心臟起搏器等內部設備、控制系統以及科學儀器。

醫療行業的 PCB 高度專業化，以確保它們符合標準。這包括讓這些 HDI PCB 的小尺寸包含所有有用的細節。此外，他們必須遵守為確?；颊甙踩贫ǖ慕】禈?biāo)準。您會發現有幾種設備對 HDI PCB 很重要。

工業應用

它們包括工業設備，例如電鉆、用于測量壓力和溫度的測量設備。此外，它們還存在于太陽能電池板和發電機等電力設備中。

HDI PCB 是高功率工業應用的標準配置，因?yàn)樗鼈兿母俚哪茉?，同時確保最大輸出。

此外，它們可以承受它們?cè)趫?zhí)行其功能時所處的惡劣環境。大多數 HDI PCB 在板上都包含厚銅，這有助于更快的電池充電和大電流應用。您可以在各種工業應用中找到這些 PCB。

汽車應用

汽車是另一個應用領域，您可以在其中找到使用中的 HDI PCB。大多數汽車依靠電子零件才能正常工作。您可以將 HDI PCB 和其他一些技術（例如 RF 中存在的高頻信號）組合應用到汽車中常見的傳感器應用中。雷達技術等其他技術也在汽車行業中找到了自己的道路。所有這些技術都依賴于 HDI PCB 來發揮作用。

常見的應用包括汽車控制系統，例如發動機管理系統。其他應用包括導航設備、音頻和視頻設備以及周邊電機。

航空航天應用

HDI 提供的耐用性和精度使其成為大多數航空航天應用的理想選擇。飛機和噴氣式飛機所經歷的惡劣和動蕩的環境需要能夠承受這種壓力的設備。為了解決這個問題，大多數飛機使用體積小、重量輕的柔性 HDI PCB。它們還可以抵抗振動效應。這些 HDI 需要滿足某些標準才能在航空航天工業中使用，因?yàn)轱w機的安全性依賴于它,常見的應用包括監測設備，例如加速度計和壓力傳感器。此外，您可以在飛行測試期間收集信息的測試設備中找到它們。

照明應用

HDI PCB 每天都在廣泛的 LED 應用中使用。由于技術的變化，LED 越來越受歡迎。這些燈的優點是它們消耗更少的功率并且效率很高。在 LED 的核心，您會發現 HDI PCB。使這些燈脫穎而出的功能包括占用空間小的 HDI PCB；因此它們的尺寸會很小。此外，組件靠近在一起的事實意味著更少的能量損失到周圍環境中，從而確保了最大輸出。

LED在廣泛的行業中很常見。它們包括汽車燈、家庭燈以及醫療劇院。
