現在，技術讓我們的生活變得更加簡單。隨著移動電話的問世，生活發生了翻天覆地的變化。這是無線電工程的夢想。移動電話合并了陸線電話系統。如今，移動電話有了許多進步。

這些進步提供了許多服務，如短信、互聯網等。但是，盡管技術有了許多進步，我們?nèi)匀灰蕾囉谟芯€電池充電器。每部手機都有自己設計的電池充電器。因此，電池充電器需要隨身攜帶，以保持電池的備用狀態?，F(xiàn)在，試想一下能自動為手機充電的充電器吧。當你坐下來喝茶并把手機放在桌子上時，它就會自動為你的手機充電。

本文PCB將介紹一種簡單的手機無線充線路板電器電路，只要將它放在發射器附近，就能為手機充電。該電路可用作無線電力傳輸電路、無線手機充電器電路、無線電池充電器電路等。

無線電池充電器電路原理：

該電路主要利用互感原理工作。根據 "電感耦合 "原理，電源通過無線方式從發射器傳輸?shù)浇邮掌鳌?/p>

電感是導體的一種特性，在導體中流動的電流會在導體或附近的另一導體中產生電壓或電動勢。電感有兩種類型。1) 自感，2) 互感。

"互感 "是指當載流導體靠近另一導體時，該導體會產生電壓的現象。這是因為電流在導體中流動時，會在導體中感應出磁通。這種感應磁通與另一個導體相連，這種磁通在第二個導體中感應出電壓。因此，兩根導體被稱為電感耦合。

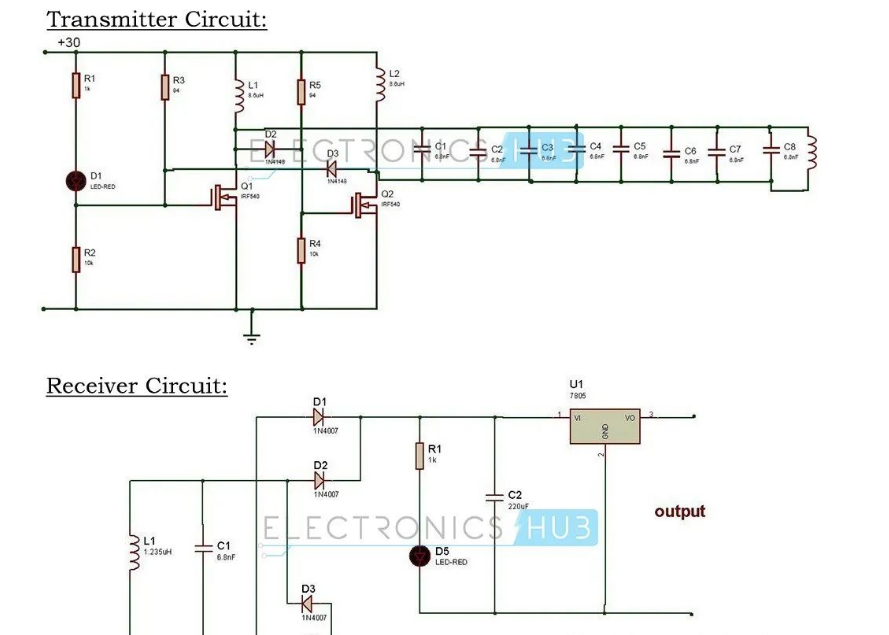

無線功率傳輸電路圖：

無線移動充電器電路圖無線移動充電器電路設計：

 無線電池充電器電路設計非常簡單和容易。這些電路只需要電阻器、電容器、二極管、穩壓器、銅線圈和變壓器。

在我們的無線電池充電器中，我們使用了兩個電路。第一個電路是用于無線產生電壓的發射器電路。發射器電路由直流電源、振蕩器電路和發射器線圈組成。振蕩器電路由兩個 n 溝道 MOSFETS IRF 540 和 4148 二極管組成。當直流電源輸入振蕩器時，電流開始流經兩個線圈 L1、L2 和晶體管的漏極。與此同時，晶體管的柵極也出現了一些電壓。其中一個晶體管處于導通狀態，而另一個晶體管則處于關斷狀態。因此，處于關斷狀態的晶體管漏極電壓升高，并通過由 6.8nf 電容器和 0.674 的發射線圈組成的槽電路下降。因此，工作頻率可通過公式 F=1/[2π√(LC)] 確定。

第二個電路是接收電路，由接收線圈、整流電路和穩壓器組成。當接收線圈靠近電感器時，線圈中會感應出交流電。電源經整流電路整流后，通過 7805 穩壓器調節為 5 伏直流電壓。整流電路由 1n4007 二極管和 6.8nf 的電容器組成。穩壓器的輸出端連接至電池。

如何操作這個無線電力傳輸電路？

首先，按電路圖所示連接電路。

打開電源。

在電路輸出端連接電池充電器。

將接收器線圈靠近發射器線圈。

您可以觀察電池充電情況。

無線電池充電器電路的優點：

無需使用單獨的充電器。

手機可隨時隨地充電。

充電無需電線。

比插入電源線更方便。

無線電力傳輸電路的應用：

無線充電器可用于為手機、相機電池和藍牙耳機等充電。

只需稍加改動，也可用于汽車電池充電器等應用。

更多信息，請訪問 "深聯電路"。

它還可用于醫療設備。

電路的局限性：

 由于相互感應，功率會有一定程度的浪費。

它只能在很短的距離內工作。

如果要用于長距離，則電感器的匝數應較多。
