做了那么多汽車線路板，電容的擺放位置你都放對了嗎？
汽車電路板上可少不了電源芯片，我們一般都用一個大電容（100微法到1000微法）和一個小電容（0.1微法或者0.01微法）來作為電源的濾波電容。
大電容用來濾除低頻噪聲，小電容用來濾除高頻噪聲。
你設計了那么多汽車電路板，汽車電路板上電容的擺放位置，你放對了嗎？
我們先來看一組PCB圖吧：
此圖中，不同之處是，電源正極進來后，先過大電容還是小電容。正確的接法是：先過大電容，再過小電容。（左圖正確）
再來看一組PCB圖：

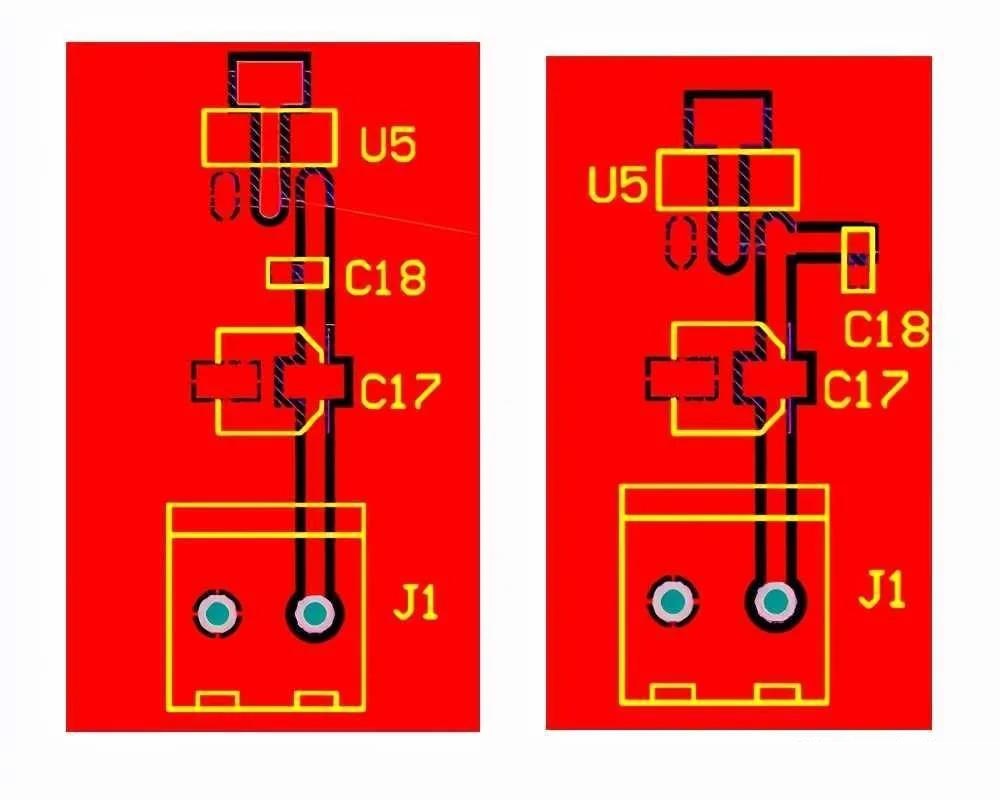

此圖中，左圖與右圖的不同之處是，左圖先過大電容，再過小電容，右圖是先過大電容，再過電源芯片，在電源芯片旁邊接了一個小電容。
正確的接法是左圖。
一般場合，哪種接法也可以，高精度應用場合，為了最大限度降低電源的噪聲，最好就要按照上面所述正確的方法來連接，濾波效果最好。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
