影響柔性線路板特性阻抗的因素有哪些
一般來說，影響柔性線路板特性阻抗的因素：介質厚度H、銅的厚度T、走線的寬度W、走線的間距、疊層選取的材質的介電常數Er、阻焊的厚度。
一般來說，介質厚度、線距越大阻抗值越大；介電常數、銅厚、線寬、阻焊厚度越大阻抗值越小。這些因素與特性阻抗的關系如圖1-20所示。
.jpg)
圖1-20 影響柔性線路板特性阻抗分布圖
第一個：介質厚度，增加介質厚度可以提高阻抗，降低介質厚度可以減小阻抗；不同的半固化片有不同的膠含量與厚度。其壓合后的厚度與壓機的平整性、壓板的程序有關；對所使用的任何一種板材,要取得其可生產的介質層厚度,利于設計計算，而工程設計、壓板控制、來料公差是介質厚度控制的關鍵。
第二個：線寬，增加線寬，可減小阻抗，減小線寬可增大阻抗。線寬的控制要求在+/-10％的公差內，才能較好達到阻抗控制要求信號線的缺口影響整個測試波形，其單點阻抗偏高，使其整個波形不平整,阻抗線不允許補線，其缺口不能超過10％。線寬主要是通過蝕刻控制來控制。為保證線寬，根據蝕刻側蝕量、光繪誤差、圖形轉移誤差，對工程底片進行工藝補償，達到線寬的要求。
第三個：銅厚，減小線厚可增大阻抗，增大線厚可減小阻抗；線厚可通過圖形電鍍或選用相應厚度的基材銅箔來控制。對銅厚的控制要求均勻,對細線、孤立的線的板加上分流塊，其平衡電流，防止線上的銅厚不均，影響阻抗對cs與ss面銅分布極不均的情況，要對板進行交叉上板，來達到二面銅厚均勻的目的。

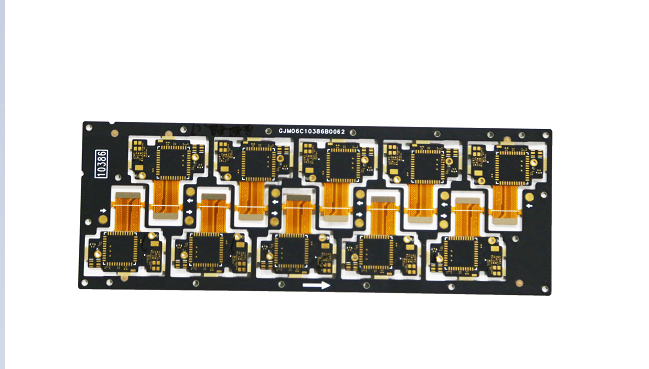

.jpg)
第四個：介電常數，增加介電常數，可減小阻抗，減小介電常數可增大阻抗，介電常數主要是通過材料來控制。不同板材其介電常數不一樣，其與所用的樹脂材料有關：柔性線路板小編了解到，FR4板材其介電常數為3.9—4.5,其會隨使用的頻率增加減小,聚四氟乙烯板材其介電常數為2.2—3.9間要獲得高的信號傳輸要求高的阻抗值,從而要低的介電常數。
第五個：阻焊厚度，印上阻焊會使外層阻抗減少。正常情況下印刷一遍阻焊可使單端下降2歐姆，可使差分下降8歐姆，印刷2遍下降值為一遍時的2倍，當印刷3次以上時，阻抗值不再變化。
