多層線路板順序積層法
多層線路板的導體圖案并非只在表面,而是連內層也有,要依設計所指定的各層構造,用貫穿孔電鍍將各層間互相連接。積層程序是將有圖案的核心材料與接著用的黏合片互相重疊,再加熱加壓使之接著,通常是1次即積層完成。但是,對層的構造復雜、且層數多的產品,若是用1次積層完成。會有高精度加工的困難。此時所采用的方法,是將全體的層分割為幾個部分,個別做完積層接著后,再把這些板子組合在一起,再積層一次。這種方法稱為順序積層法。圖3-1是它的一個例子這種方法也可以形成IVH。

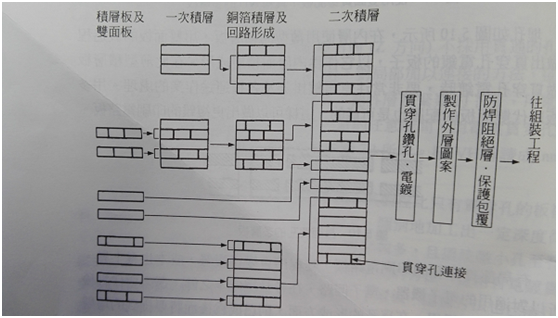

圖3-1 順序積層法的制程范例
這個圖中所做的,是24層的多層線路板,中間的3片部分積層品,是具有盲孔、埋孔的產物。這個圖僅是示意圖,而非顯示出實際的層構造圖,但這個方法在高多層、高精密的多層電路板上,確實是有效的作法。此外,PCB廠家對10層左右的多層板,亦在檢討將其分割為二,對內層的部分用4層板的Mass Lamination 方式做出后,再組合完成的做法。但是,這些方法亦因增層法的發展、及大型電腦尺寸縮小而起了很大的改變。
