探秘手機無線充線路板:解鎖便捷充電的科技密碼
在當今快節奏的生活中,便捷的手機充電方式成為了人們的迫切需求。無線充電技術應運而生,為我們帶來了擺脫線纜束縛的自由體驗。而在這看似神奇的無線充電背后,手機無線充線路板扮演著至關重要的角色,它猶如一把隱藏的科技密碼鎖,解鎖了便捷充電的無限可能。

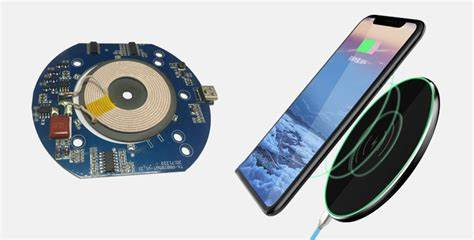

.png)
一、無線充電的基本原理
要理解手機無線充線路板的奧秘,首先需要了解無線充電的基本原理 —— 電磁感應。無線充電系統主要由發射端和接收端組成。當電流通過發射端的線圈時,會產生一個交變磁場。這個磁場會穿過接收端的線圈,根據電磁感應定律,在接收端線圈中產生感應電動勢,進而產生電流,為手機電池充電。
手機無線充線路板則負責在接收端有條不紊地處理這一系列的電磁轉換和電能傳輸過程。

二、手機無線充線路板的關鍵組件
接收線圈:作為無線充線路板上的核心部件之一,接收線圈的設計直接影響著充電效率和穩定性。它需要具備高靈敏度,能夠最大限度地捕捉發射端傳來的交變磁場,并將其轉化為電能。工程師們通過精心選擇線圈的材質、匝數和繞制方式,優化線圈的性能。例如,采用高導磁率的磁性材料作為線圈的骨架,可以增強磁場的集中程度,提高感應電流的強度。
整流電路:由接收線圈產生的感應電流是交流電,而手機電池需要直流電進行充電。因此,無線充線路板上的整流電路就發揮了關鍵作用。它能夠?qū)⒔涣麟娹D換為直流電,為后續的充電過程做好準備。常見的整流電路包括橋式整流電路和半波整流電路等,不同的電路結構在效率和成本上各有優劣,工程師們會根據實際需求進行選擇和優化。
充電管理芯片:這是無線充線路板的 “智能大腦”,負責監控和管理整個充電過程。它可以實時監測電池的電壓、電流和溫度等參數,根據這些信息調整充電策略,確保充電過程的安全和高效。例如,當電池電量較低時,充電管理芯片會增大充電電流,加快充電速度;當電池接近充滿時,芯片會自動降低電流,防止過充對電池造成損害。同時,它還具備過壓保護、過流保護和短路保護等多種安全功能,為手機的充電安全提供了全方位的保障。

三、提升充電效率的技術奧秘
手機無線充PCB優化電路布局:手機無線充線路板上的電路布局需要精心設計,以減少信號干擾和能量損耗。工程師們通過合理規劃各個組件的位置和布線方式,縮短電流傳輸路徑,降低線路電阻。例如,將接收線圈與整流電路盡可能靠近,減少能量在傳輸過程中的損失。同時,采用多層電路板設計,將不同功能的電路層分開,避免信號之間的相互干擾,提高充電效率。
自適應調整技術:為了適應不同手機型號和電池規格的充電需求,手機無線充線路板采用了自適應調整技術。充電管理芯片可以根據手機發送的反饋信號,自動調整充電電壓和電流,實現最佳的充電匹配。這種智能化的調整方式不僅能夠提高充電效率,還能延長電池的使用壽命。
四、便捷充電背后的安全保障
異物檢測功能:在無線充電過程中,如果充電區域有金屬異物,可能會導致發熱甚至火災等安全隱患。手機無線充線路板具備先進的異物檢測功能,通過檢測充電過程中的磁場變化,能夠及時發現并提醒用戶移除異物,確保充電過程的安全。
過熱保護機制:充電過程中,由于電流的熱效應,無線充線路板和手機可能會產生一定的熱量。為了防止過熱對設備造成損害,線路板上設置了過熱保護機制。當溫度超過一定閾值時,充電管理芯片會自動降低充電功率或暫停充電,待溫度恢復正常后再繼續充電,有效保護了設備的安全。
線路板廠知道手機無線充線路板作為無線充電技術的核心組成部分,通過巧妙的設計和先進的技術,解鎖了便捷充電的科技密碼。它不僅為我們帶來了更加便捷的充電體驗,還在保障充電安全和提高充電效率方面發揮著重要作用。隨著技術的不斷進步,相信手機無線充線路板將繼續為我們的生活帶來更多的驚喜和便利。
