在學習電子的過程中，我們經?？吹接≈齐娐钒澹≒CB）和集成電路（IC），很多人對這兩個概念“傻傻分不清楚”。其實，他們并沒有那么復雜，今天我們就來理清下PCB和集成電路的區別。

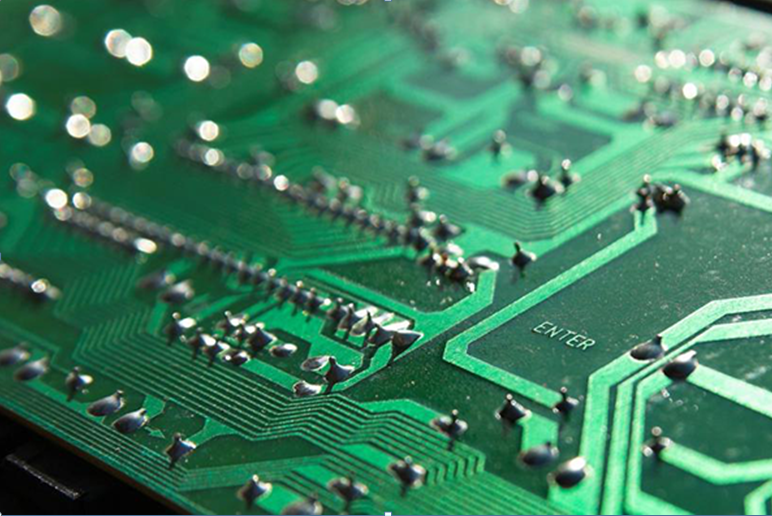

什么是PCB？

       PCB（Printed Circuit Board），中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

       目前的電路板，主要由線路與圖面（Pattern）、介電層（Dielectric）、孔（Through hole / via）、防焊油墨（Solder resistant /Solder Mask）、絲印（Legend /Marking/Silk screen）、表面處理（Surface Finish）等組成。

       PCB的優點：可高密度化、高可靠性、可設計性、可生產性、可測試性、可組裝性、可維護性。

什么是集成電路？

       集成電路（integrated circuit）是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構；其中所有元件在結構上已組成一個整體，使電子元件向著微小型化、低功耗、智能化和高可靠性方面邁進了一大步。它在電路中用字母“IC”表示。

       集成電路按其功能、結構的不同，可以分為模擬集成電路、數字集成電路和數/?；旌霞呻娐啡箢悺?/span>

       集成電路具有體積小，重量輕，引出線和焊接點少，壽命長，可靠性高，性能好等優點，同時成本低，便于大規模生產。

PCB和集成電路的關系

       集成電路是一般是指芯片的集成，像主板上的北橋芯片，CPU內部，都是叫集成電路，原始名也是叫集成塊的。而PCB是指我們通常看到的線路板，還有在電路板上印刷焊接芯片。

       對于兩者關系的理解：集成電路（IC）是焊接在PCB板上的；PCB板是集成電路（IC）的載體。

       簡單來說，集成電路是把一個通用電路集成到一塊芯片上，它是一個整體，一旦它內部有損壞，那這個芯片也就損壞了，而線路板是可以自己焊接元件的，壞了可以換元件。
