在當今電子科技高速發展的浪潮下，電子產品不斷朝著小型化、高性能化邁進，HDI（高密度互連）技術應運而生，成為電路板領域的璀璨明星。

HDI 電路板，從本質上來說，是一種采用了先進微盲埋孔技術、精細線路制作以及多層板壓合工藝的高端電路板。相較于傳統電路板，它的顯著優勢在于能夠在極小的單位面積內實現更多的線路連接，極大地提高了電路密度。這意味著在相同甚至更小的電路板尺寸下，HDI 可以集成更為復雜、功能強大的電子元件，滿足電子產品日益增長的功能需求。

從制造工藝的角度探究，HDI 的生產流程宛如一場精密的微觀雕琢盛宴。線路制作環節，憑借激光直接成像（LDI）與超精細蝕刻技術的完美結合，將線路寬度和間距控制在微米級別。微盲埋孔的加工更是關鍵，通過高精度數控鉆孔機與特殊填孔工藝，在電路板內部構建起縱橫交錯的 “立體交通網絡”，這些微小的孔洞如同神經元突觸一般，實現了不同層線路之間的高速、精準連接，確保信號傳輸?shù)募皶r性與準確性。

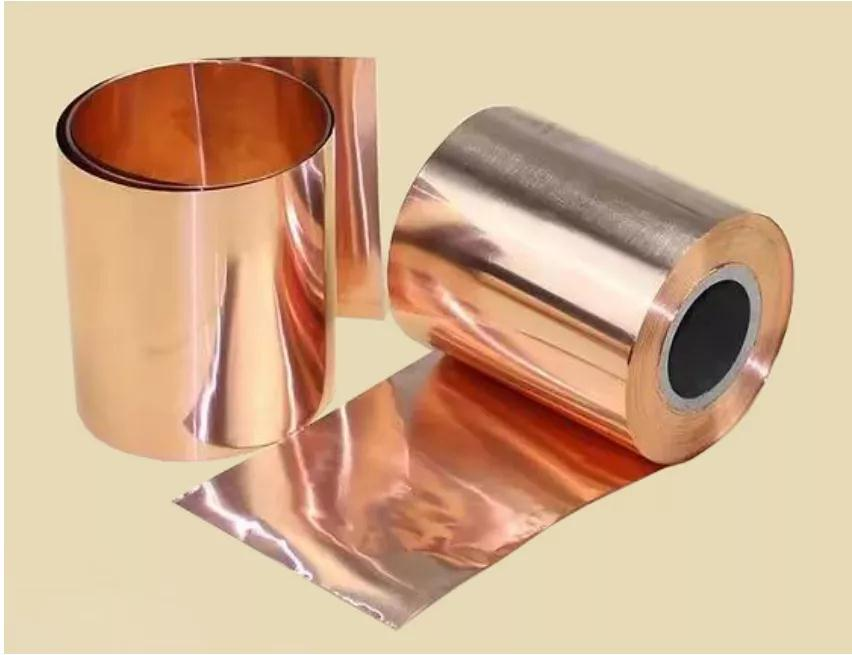

在材料選用上，HDI 也有嚴格要求。為了適配其復雜的制造工藝與高性能需求，選用的覆銅板具備低介電常數、低損耗因子等特性，保障電信號在高速傳輸過程中的穩定性，減少信號衰減與干擾。同時，銅箔的品質也至關重要，高純度、均勻厚度的銅箔能夠承載更大的電流密度，為電子元件的穩定運行提供堅實后盾。

HDI 技術的應用領域極為廣泛。在智能手機領域，它是實現手機輕薄化外觀設計與強大內部功能整合的核心功臣。如今的智能手機，集高清攝像頭、5G 通信模塊、高性能處理器等眾多先進組件于一身，HDI 電路板憑借其超高的線路密度，巧妙地將這些元件緊密連接，為手機流暢運行提供保障，讓用戶能在掌心之間盡享科技便利。在平板電腦、筆記本電腦等移動終端中，HDI 同樣大放異彩，助力設備在輕薄便攜的同時，性能不打折扣。

不僅如此，隨著物聯網、人工智能、汽車電子等新興產業蓬勃興起，HDI 的身影隨處可見。在智能穿戴設備里，它滿足了設備對微型化、低功耗、多功能的嚴苛要求；在汽車電子控制系統中，HDI 應對復雜的車內電子架構，保障各個傳感器、控制器之間穩定高效的通信，為汽車的智能化、自動駕駛發展筑牢根基。

高密度互連板HDI技術以其卓越的性能、精密的工藝和廣泛的應用，正引領著電子電路行業邁向一個全新的高度，持續為全球科技產業的蓬勃發展注入源源不斷的動力，開啟一個又一個精密電路的新時代。
