FPC軟板廠了解到，20世紀30年代，電子行業正在迅速發展，奧地利工程師保羅·愛斯勒（Paul Eisler）在英國參與了軍事通信設備的開發和生產。

當時，由于電子設備的體積龐大且重量沉重，因此對于輕便和緊湊的電子設備的需求就非常迫切。

在PCB設計中，焊盤是連接電子元器件引腳與PCB板上的導電軌跡的重要部分。焊盤的設計不僅影響電子元件的焊接質量和穩定性，還關系到PCB板的整體性能和可靠性。

為了滿足不同電子元器件和焊接工藝的需求，焊盤在PCB設計中呈現出多種形狀。本文將介紹幾種常見的焊盤形狀及其在PCB設計中的應用。

1、圓形焊盤

圓形焊盤是最常見且最基本的焊盤形狀，它具有簡單、對稱的特點。圓形焊盤適用于大多數電子元器件的引腳，尤其是通過孔插裝的元件。在PCB設計中，圓形焊盤的直徑通常根據元件引腳的直徑和焊接工藝要求來確定。

2、方形焊盤

方形焊盤在PCB設計中也較為常見，尤其適用于表面貼裝元件（SMT）。與圓形焊盤相比，方形焊盤在相同面積下具有更大的焊接區域，有助于提高焊接的可靠性和穩定性。此外，方形焊盤對于自動焊接設備的對位精度要求相對較低，有利于降低生產成本。

3、橢圓形焊盤

橢圓形焊盤結合了圓形和方形焊盤的特點，既具有較大的焊接區域，又能適應不同直徑的元件引腳。橢圓形焊盤在PCB設計中通常用于引腳間距較小或引腳形狀不規則的電子元器件。

4、島形焊盤——焊盤與焊盤間的連線合為一體。常用于立式不規則排列安裝中。

5、異形焊盤

異形焊盤是指形狀不規則、非標準的焊盤。這類焊盤通常根據特定電子元器件或特殊焊接工藝的需求進行定制設計。例如，某些特殊封裝形式的集成電路（IC）可能需要異形焊盤來滿足引腳排列和焊接要求。異形焊盤的設計需要充分考慮焊接可靠性、生產工藝和成本等因素。

6、開口形焊盤——為了保證在波峰焊后，使手工補焊的焊盤孔不被焊錫封死時常用。

二、特殊焊盤

1、梅花焊盤

梅花焊盤通常用在大的過孔接地的位置，這樣設計有以下幾點原因：

1）固定孔需要金屬化和GND相連， 如果該固定孔是全金屬化的，在回流焊的時候容易將該孔堵住。

2）采用內部的金屬螺孔可能由于安裝或多次拆裝等原因，造成該接地處于不良的狀態。而采用梅花孔焊盤，不管應力如何變化，均能保證良好的接地。

2、十字花焊盤

十字花焊盤又稱熱焊盤、熱風焊盤等。其作用是減少焊盤在焊接中向外散熱，以防止因過度散熱而導致的虛焊或PCB起皮。

1）當你的焊盤是地線時候。十字花可以減少連接地線面積，減慢散熱速度，方便焊接。

2）當你的PCB是需要機器貼片，并且是回流焊機，十字花焊盤可以防止PCB起皮（因為需要更多熱量來融化錫膏）。

3、淚滴焊盤

電路板廠講當焊盤連接的走線較細時常采用，以防焊盤起皮、走線與焊盤斷開。這種焊盤常用在高頻電路中。

在處理這個問題的過程中，保羅·愛斯勒開始思考如何替代常規的剛性電路板

在他之前發明的剛性電路板中，電路線路是通過將導線焊接到剛性基板上來實現的。這種設計限制了電路板的形狀和尺寸，并且不適用于柔性和曲面設計。另外，傳統剛性電路板的制造過程也相對復雜和昂貴。

他意識到，可以通過在一種柔性絕緣基板上印刷導電墨水，來減小電路板的尺寸和重量，從而實現更靈活的設計。

保羅·愛斯勒在實驗中嘗試了多不同的方法和材料，最終選擇了一種高分子聚合物組成的柔性基材作為解決方案，這種基材這是一種柔軟且耐熱的材料。

他使用一種導電墨水，在柔性基材上印刷出電路線路圖案，通過導電墨水的印刷和腐蝕工藝，在基材上形成具有所需功能的電路路徑。

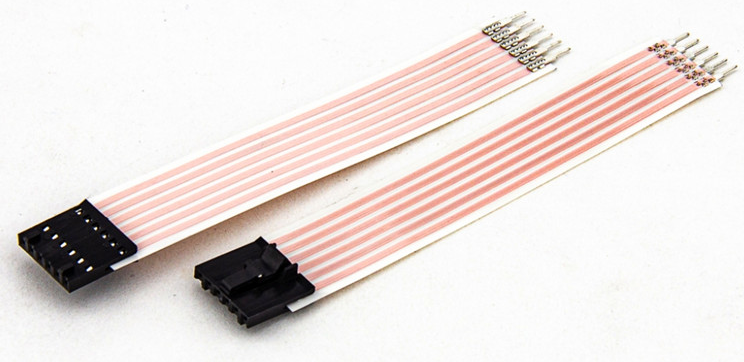

這便是FPC柔性線路板最早的原型。

20世紀60年代，已經移民美國的保羅·愛斯勒（Paul Eisler）加入了美國宇航局的一個項目組，該項目組的目的是開發一種可以承受極端環境條件的電子設備。在項目組中，保羅·愛斯勒開始考慮使用一種可以彎曲、扭曲、拉伸和折疊的材料來制造柔性電路板。他發現，如果在制造過程中使用更合適的材料去取代之前的高分子聚合物材料，那么制造出來的這種柔性電路板將具有很大的優勢。

于是，保羅·愛斯勒通過在聚酰亞胺薄膜（Polyimide Film）上制作電路圖案，成功地制造出了世界上第一款真正的柔性電路板。這款電路板具有高度可靠性、靈活性和可連接性，可以方便地適應各種復雜的外形和應用場景。這一發明被視為柔性電路板領域的里程碑，也為保羅·愛斯勒贏得了美國宇航局的表彰和贊譽。

保羅·愛斯勒的FPC柔性電路板設計具有許多突破性的優勢。首先，由于柔性基材的特性，F(xiàn)PC電路板可以彎曲、折疊和彎曲，適應各種形狀和體積要求。這使得FPC電路板在小型和便攜設備的設計中非常有用。

其次，F(xiàn)PC柔性電路板具有出色的空間利用率。相對于剛性電路板，F(xiàn)PC可以更緊湊地布局電路元件和線路，實現更高密度的電路設計。這對于要求小型化和輕量化的電子產品非常重要

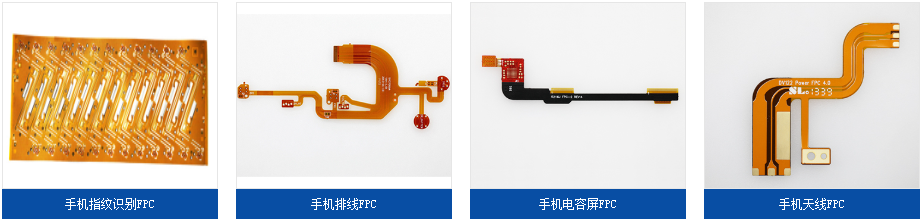

保羅·愛斯勒的柔性線路板概念和初期發展為這一領域奠定了基礎，并為后來的廣泛應用和改進提供了重要的啟示。隨著科技的不斷發展，柔性電路板的應用領域也不斷擴展，包括消費電子產品、汽車電子、醫療器械、智能家居、工業控制等。未來，隨著技術進步和市場需求的不斷增長，柔性電路板的發展前景將更加廣闊。
