你知道嗎？你每天用的手機、電腦，甚至家里的智能設備，都離不開一個神秘的小東西——線路板PCB！

PCB是印刷電路板（Printed Circuit Board）的縮寫，是現代電子設備中不可或缺的核心組件。它通過將導電線路、電子元件和絕緣基板結合在一起，為電子設備提供電氣連接和機械支撐。PCB的設計和制造質量直接影響電子設備的性能、可靠性和使用壽命。

電路板從結構上看，主要由以下幾部分組成：

基材：通常采用FR-4玻璃纖維環氧樹脂，提供機械支撐和電氣絕緣。

導電層：由銅箔制成，用于傳輸電信號和電能。

阻焊層：覆蓋在導電層上，防止短路并提供保護。

絲印層：用于標記元件位置和電路信息，便于組裝和維修。

根據層數和特性，PCB可分為單面板、雙面板、多層板、柔性板和剛?cè)峤Y(jié)合板等多種類型。每種類型都有其獨特的應用場景，例如單面板常用于簡單的家用電器，而多層板和HDI板則廣泛應用于智能手機、計算機和通信設備等高性能電子產品。

線路板的制造過程包括設計、圖形轉移、蝕刻、鉆孔、電鍍、層壓和測試等多個環節，每一步都需要精密的技術和嚴格的質量控制。隨著電子技術的不斷發展，PCB正朝著更高密度、更高性能和更環保的方向演進，為智能時代的創新提供堅實基礎。

它具體到底是怎么做出來的？今天帶你揭秘！

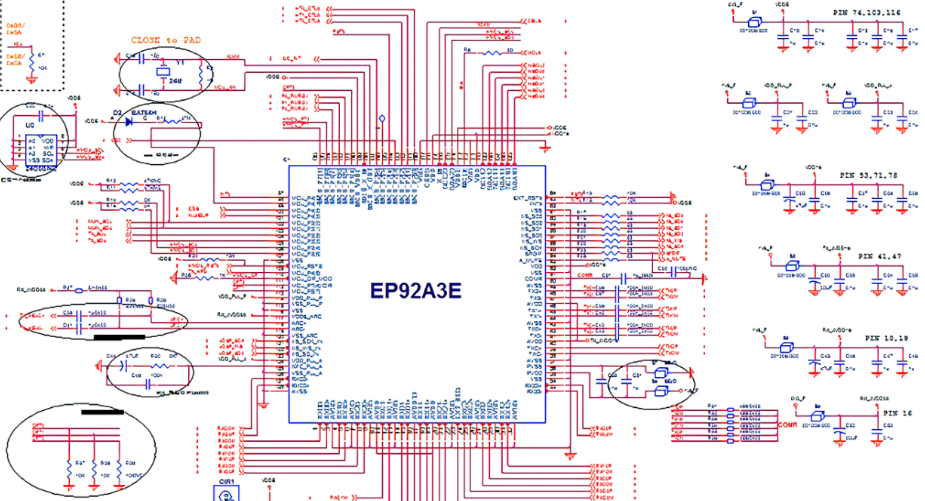

第一步：設計圖紙！

工程師們用專業軟件畫出電路圖，就像給電子設備畫“地圖”一樣。

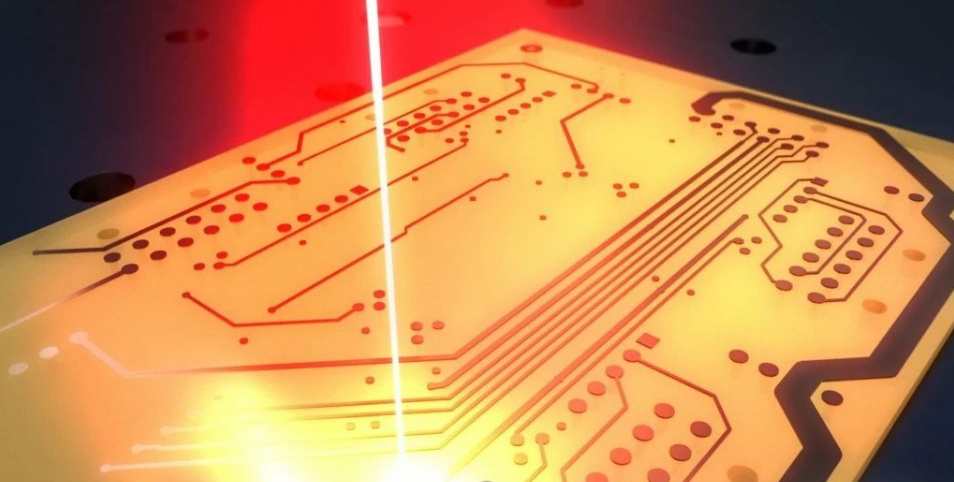

第二步：打印到銅板上！

用激光把設計圖“刻”在銅板上，形成精細的線路圖案。

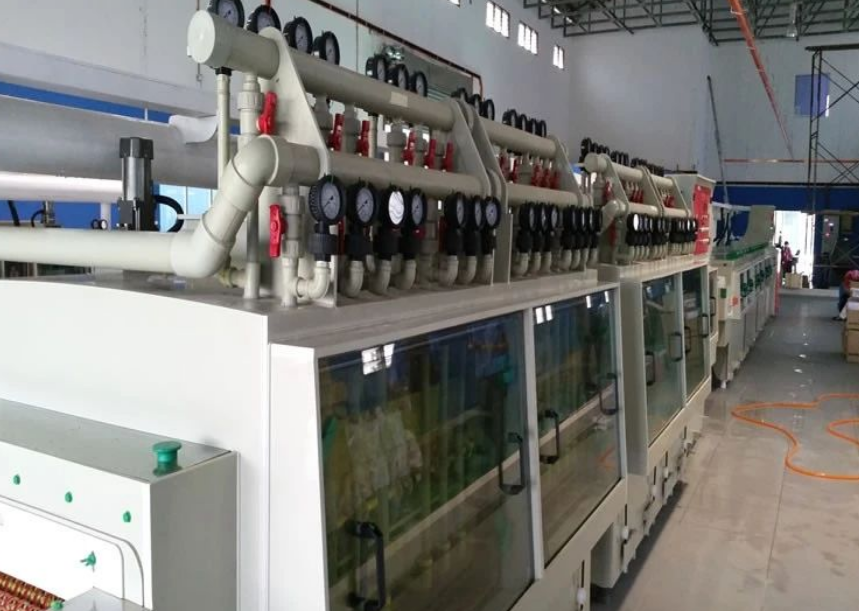

第三步：蝕刻！

用化學藥水把多余的銅腐蝕掉，只留下設計好的線路，這一步超解壓！

第四步：鉆孔！

在板上打孔，方便后續安裝元器件，精度要求超高，誤差不能超過頭發絲的十分之一！

第五步：焊接元器件！

把電容、電阻、芯片等零件精準焊接到板上，這一步全靠機器和人工配合完成。

最后一步：測試！

通電檢查線路板是否能正常工作，確保每一塊板子都能“上崗”！

是不是沒想到，一塊小小的線路板背后竟然有這么多復雜的步驟？科技的力量，真的讓人佩服！
