PCB廠之一張高質量電路板是怎么做出來的？
PCB廠問大家覺得電路板是怎么做出來的？一起看看跟你想的是不是一樣的：

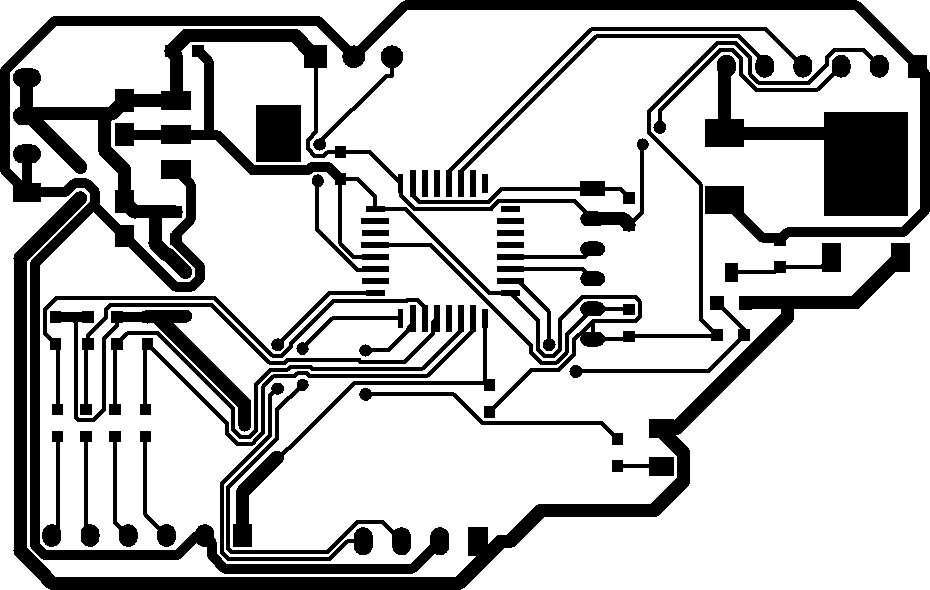

1、繪制PCB電路板，使用AD就可以。
.png)
2、設置只打印TOP_LAYER和過孔層
3、使用激光打印機打印在熱轉印紙上
4、這個電路板設置的最細的電線路為10mil
轉印電路板

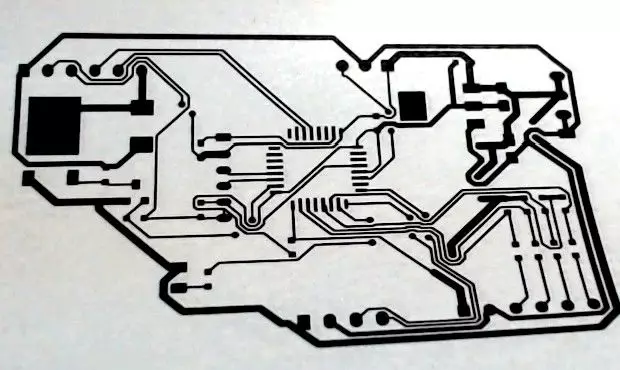

1、從激光打印機在熱轉印紙上打出電子線路黑白圖，這里采用油紙會比較好。
打印機打印
2、對于單面電路板，只需一張就夠了。

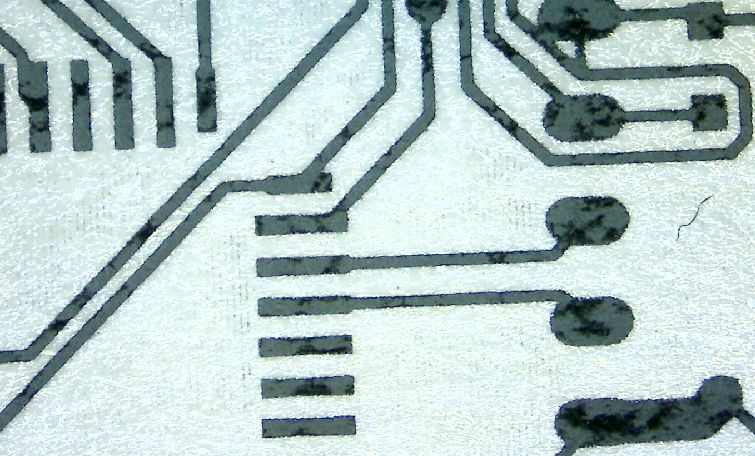

然后將其附著在一塊大小合適的覆銅板上，在熱轉印機加熱加壓下，20秒便可以完成熱轉印。取出覆銅板，揭開熱轉印紙，便可以看到覆銅板上清晰的線路圖。
轉印機加熱壓縮
腐蝕電路板
1、將覆銅板放在震蕩腐蝕槽內，使用鹽酸和雙氧水的混合腐蝕液，只需要15秒鐘便可以去掉多余的銅層。(這個可以用水盆代替，然后手搖，水溫可以高一點，讓其快速發生腐蝕),預算夠的同學，也可以直接去網上買一個腐蝕的設備。
合適的鹽酸，雙氧水的配比，高速震蕩的腐蝕槽是實現快速完美腐蝕的關鍵。加水沖洗后便可以拿出腐蝕后的電路板。
或者自己買個小盆子倒一點腐蝕劑
HDI廠了解到，千萬不要魯莽的觸碰高濃度的腐蝕液。否則獲得的痛苦會讓人記憶一輩子。搖晃的時候要小心，以前做板子，褲子上都有好幾個大洞。另外腐蝕完的廢水不要亂到，以前實驗室前面有一個草坪，結果倒了腐蝕劑廢水，幾個周草坪就沒了。
2、再使用丙酮或者鋼絲球，將黑色的墨粉擦除掉，這樣一個實驗PCB板便制作完畢了。

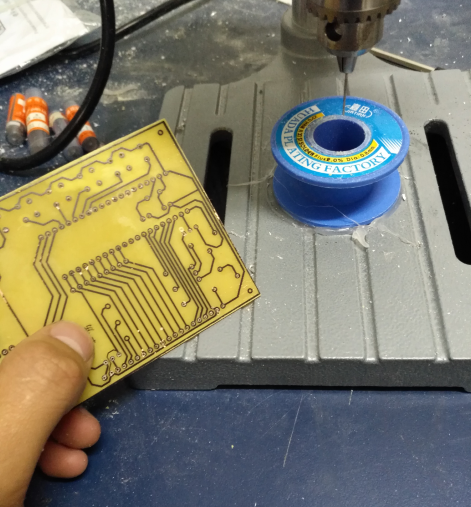

有時候還需要打孔
焊接電路板
1、在電路板表面涂抹助焊劑
涂抹助焊劑
2、使用寬刀口烙鐵給電路板上錫，便于后面的焊接
給電路板上錫
3、去掉助焊劑，完成器件的焊接
去掉助焊劑

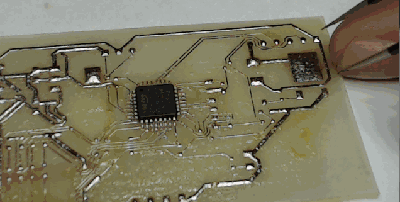

4、由于預涂焊錫，所以焊接器件比較容易
開始焊接

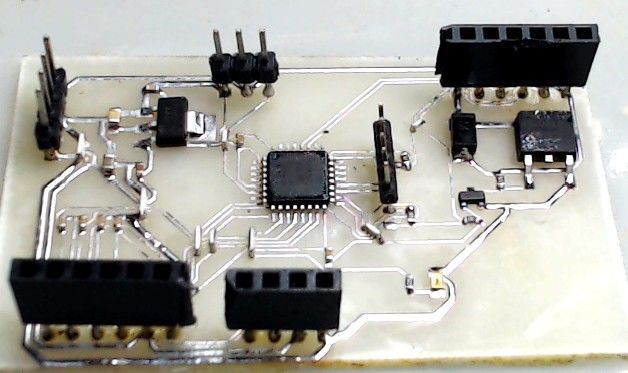

5、焊接完畢，使用洗板水清洗電路板
清洗電路板

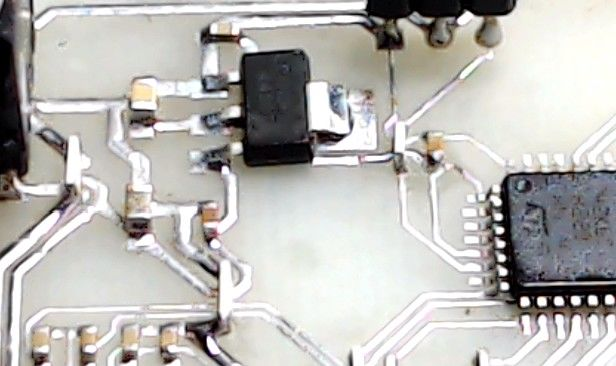

電路板的局部

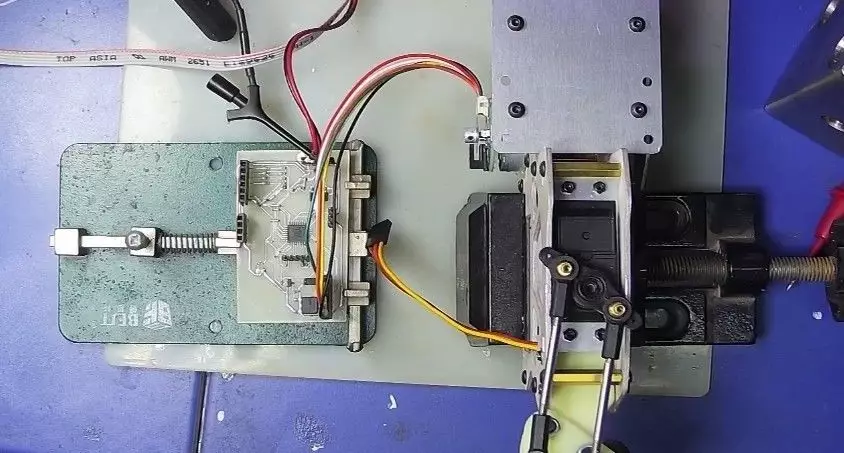

6、處在測試過程中線路板

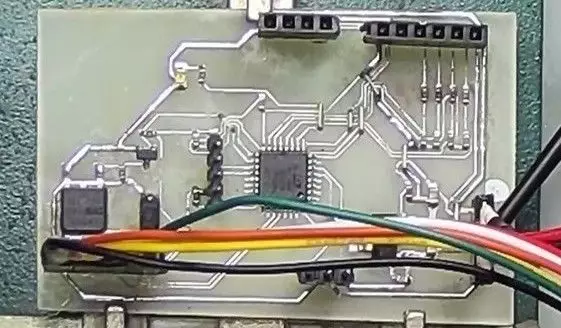

測試電路板
完成電路的調試
以上 就是手機無線充軟板廠整理的高質量電路板是怎么做出來的，大家都了解了嗎！
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
