5G線路板廠之PCB翹曲的危害及原因!
一、PCB翹曲的危害
5G線路板廠了解到,PCB翹曲的影響，例如：
1、會妨礙SMT電子元器件的安裝，導致電子元器件（包括集成芯片）與PCB板焊點接觸不良。
2、電子元器件全部貼裝時不容易剪掉引腳。
3、同時在波峰焊過程中，由于翹曲，基板上的部分焊盤無法與焊料面連接。
翹曲的PCB
二、PCB翹曲標準是多少？
在實際生產中，PCB通常都不是100%平整，或多或少都會有點彎曲。那PCB翹曲標準是多少？主要是通過“翹曲度”來判斷PCB翹曲。按照IPC標準，需貼片的PCB翹曲度需≦0.75%，才是合格產品。

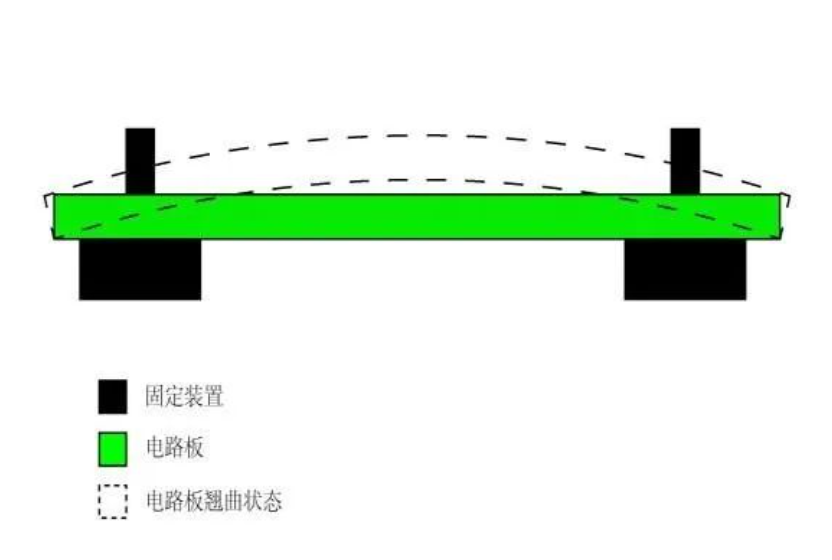

PCB翹曲
也就是說PCB翹曲度超過0.75%，就判斷為板翹，不合格。不需要貼片（只含有插件元器件） PCB 板，對其平整度要求低些，翹曲度放寬至≦1.5%即可。但實際上，為滿足高精度和高速度貼裝的需求，部分廠商對PCB翹曲度的要求更加嚴格，有要求翹曲度≦0.5%，甚至有個別要求≦0.3%。那PCB翹曲度怎么計算呢？下面就是公式。
三、PCB翹曲度的計算公式
下面就是PCB翹曲度的計算公式：翹曲度=PCB翹曲高度/PCB對角線長度*100%

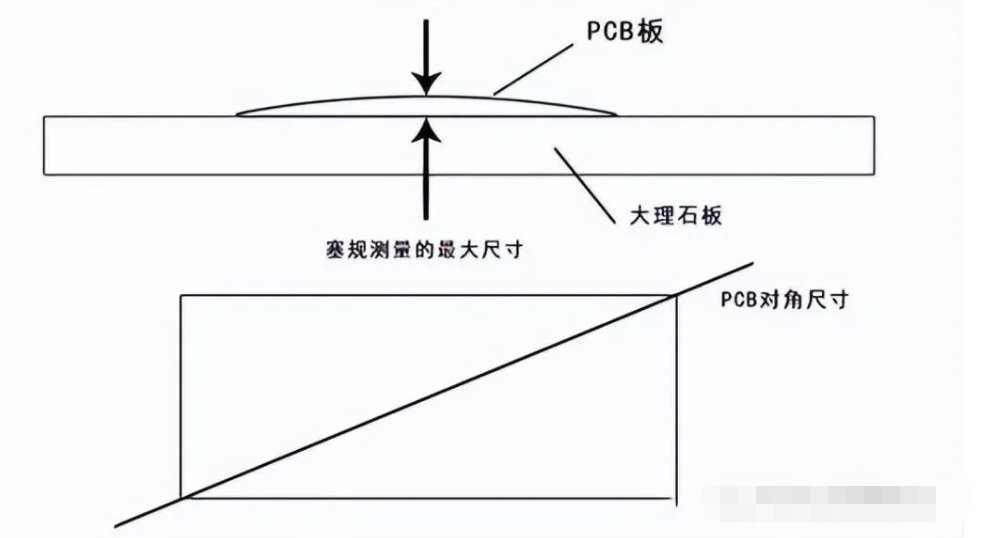

具體的可以看下圖：
PCB翹曲的計算公式
四、PCB翹曲的原因
電路板廠了解到,PCB翹曲的主要原因是基板（覆銅板層壓板）翹曲。此外，PCB板在加工過程中，由于熱應力、化學影響、生產工藝不當?shù)扔绊懀矔?dǎo)致PCB翹曲。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
