軟硬結合板:解鎖電子設備創新的“剛?cè)崦艽a”

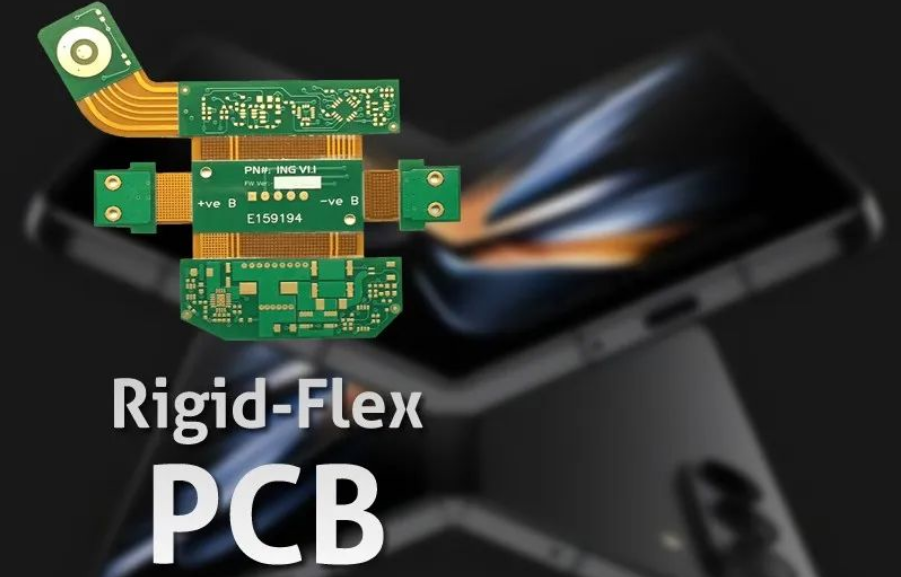

在智能手機折疊屏的優雅開合間,在醫療機器人精準的機械臂操控中,在無人機穿越復雜環境時穩定的電路信號里,一種名為“軟硬結合板”(Rigid-Flex PCB)的關鍵技術正悄然推動著電子行業的革新浪潮。作為兼具剛性板穩定性和柔性板延展性的“跨界高手”,它正在重新定義高端電子產品的設計邊界。

一、三大主流類型,滿足多元場景需求
軟硬結合板并非千篇一律,其結構設計可像“變形金剛”般靈活組合,主要分為三大類型:
單面雙層軟硬結合板
結構特征:單層柔性基材與剛性區域通過精密壓合工藝連接,厚度僅0.2-0.4mm
典型應用:TWS耳機轉軸連接、智能手表心率傳感器等輕量化穿戴設備
多層剛撓疊加板
技術亮點:采用3D堆疊設計,支持10層以上高密度布線,阻抗控制精度達±5%
應用場景:5G基站毫米波天線模塊、衛星通訊設備的高頻信號傳輸
局部增強型復合板
創新設計:在彎折區域嵌入不銹鋼或聚酰亞胺增強片,彎折壽命突破20萬次
成功案例:折疊屏手機鉸鏈電路、工業機械臂多軸控制系統
二、五大核心優勢,重塑產品設計邏輯
剛?cè)峤Y(jié)合板與傳統PCB相比,正在創造新的價值維度:
三維拓?fù)涓锩?br />
通過30°-180°自由彎折能力,使設備內部空間利用率提升40%以上。大疆最新無人機飛控系統通過該技術將重量減輕120克。
可靠性躍升
消除連接器和焊點,使振動環境下的故障率下降70%。特斯拉電池管理系統(BMS)采用該技術后通過IP67級防水認證。
成本控制新范式
雖然初期投入增加15%,但整體裝配工序減少30%,返修率降低帶來的全生命周期成本下降20%。
高頻性能突破
采用液晶聚合物(LCP)基材的版本,在77GHz汽車?yán)走_(dá)頻段傳輸損耗較傳統FPC降低3dB。
微型化極限挑戰
結合mSAP工藝實現25μm線寬/間距,使助聽器電路模塊體積縮小至傳統方案的1/3。
三、四大前沿應用領域,定義未來科技圖景
醫療電子革命

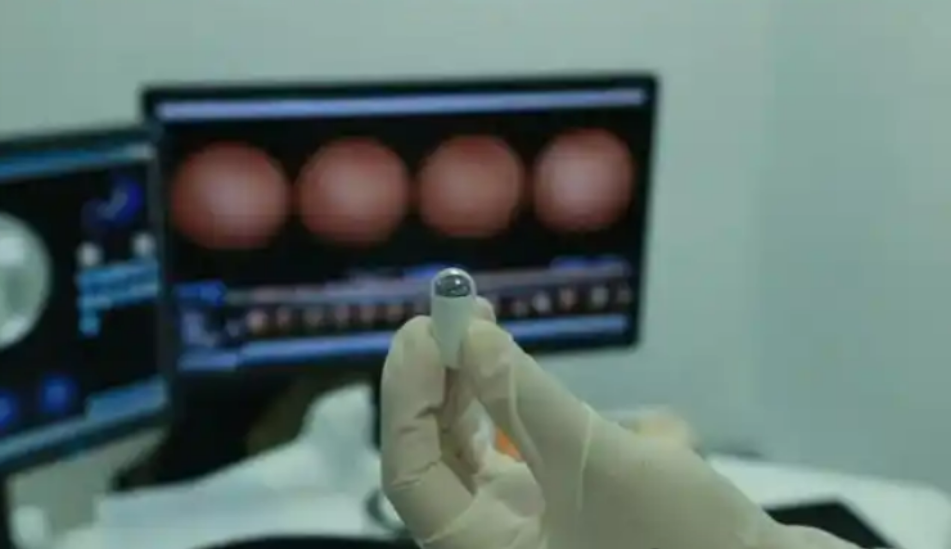

可吞服內窺鏡采用生物相容性軟硬板,在胃酸環境中持續工作72小時,圖像傳輸速率達2Gbps。

新能源車神經系統
800V高壓平臺電池模組間采用耐高溫軟硬板,在150℃環境下保持10年使用壽命。
太空經濟新基建
低軌道衛星使用聚酰亞胺/銅鎳合金復合板,在-180℃至+120℃極端溫差中穩定運行。
元宇宙入口設備

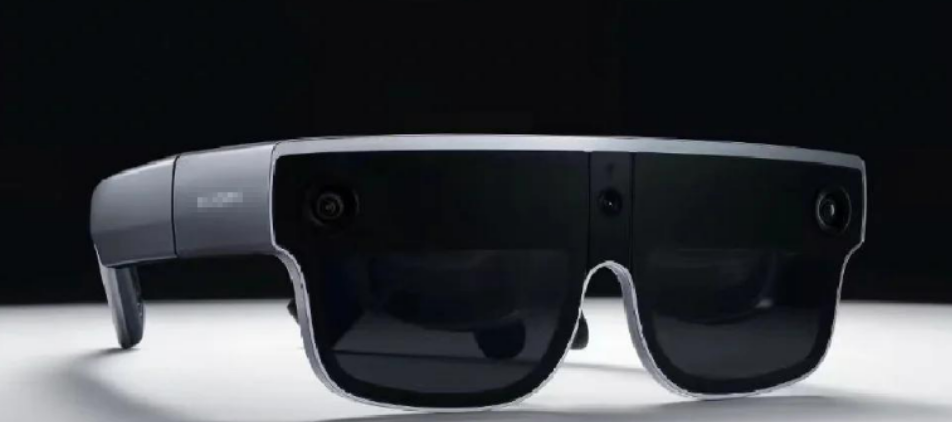

AR眼鏡光機模組通過超薄軟硬板實現120Hz刷新率與4K分辨率信號無損傳輸。

四、選型決策樹:工程師必備指南
面對復雜的技術參數,我們提煉出關鍵決策維度:
彎折周期:>5000次選化學鎳金工藝
工作溫度:150℃以上優選Teflon基材,高頻場景推薦改性聚酰亞胺
信號完整性:28GHz以上應用必須采用帶狀線設計+激光鉆孔技術
動態彎曲:曲率半徑<3mm時建議添加芳綸纖維增強層
行業前瞻:據Prismark預測,2023-2028年全球軟硬結合板市場將以11.2%的復合增長率擴張,其中汽車電子和醫療設備將成為主要驅動力。掌握這項“剛?cè)岵?jì)”的技術,意味著在萬物互聯時代搶占了先發優勢。
PCB廠講當電子設備從機械化向智能化躍遷,軟硬結合板正在書寫新的產業傳奇。它不僅是電路連接的載體,更是打破物理限制、實現產品差異化的戰略武器。選擇與專業廠商深度協同開發,或許就是您下一代爆品誕生的起點。
