射頻前端是無線通信設備的一個核心部件，是將無線電磁波信號和二進制數字信號進行互相轉化的基礎部件。

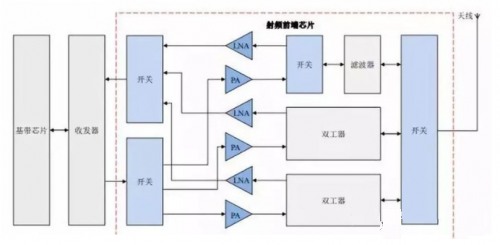

射頻前端的組成

  按照功能可分為發射端(TX)和接收端(RX)；

  按照組成器件可分為功率放大器(PA)、低頻噪聲放大器(LNA)、濾波器(Filters)、開關(Switches)、雙工器(Duplexes)和調諧器(Antenna Tuner)組成。

  對于各個組成部件的功能，手機無線充軟板小編給大家列了幾點，具體如下：

a）功率放大器負責發射通道的射頻信號放大；

b）濾波器負責發射及接受信號的濾波；

c）低噪聲放大器負責接受通道中的小信號放大；

d）射頻開關負責接受、發射通道之間的切換；

e）雙工器負責準雙工切換、接受/發送通道的射頻信號濾波；

f）調諧器負責射頻信號的信道選擇、頻率變化和放大。

  據手機無線充軟板廠了解，在5G時代，信號頻段數量大幅增加，隨之需要的組成部件數量也大幅增加，同時5G通訊設備需要向下兼容4G和3G，因此增量市場相當可觀。

  根據研究，每增加一個頻段，需要增加1個PA，1個雙工器，1個射頻開關，1個LNA和2個濾波器。2G需支持4個頻段，3G需支持6個頻段，4G為20個，5G為80個。

  那是不是可以簡單理解5G時代的射頻前端部件數量需要的是4G時代的4倍以上呢？也不是。這里引入載波聚合技術。

前端模組化程度日益復雜

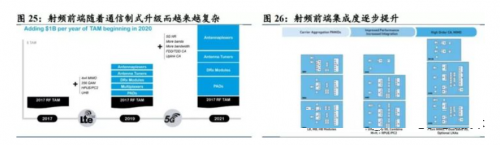

  5G時代射頻前端模組化程度將越來越高。隨著通信制式升級，頻段變多，高一級的通信系統要向下兼容，導致射頻器件越來越多越來越復雜；同時要求增加電池容量， 壓縮手機無線充軟板廠的PCB板面積，決定了模組化是必然趨勢：

1、終端小型化。射頻前端模組化降低了對PCB面積的占用，這對于寸土寸金的手機終端內部尤為重要。

2、大批量生產一致性。如果用分立原件搭建復雜需求的射頻電路，很難保證量產一致性，而模塊化將電路內化，可靠性更高。

3、縮短研發周期。射頻前端模組化提升了終端廠商的研發效率，縮短了產品開發周期，使得后者能更快地推出新產品。

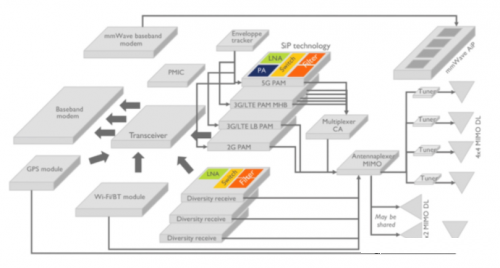

  射頻前端模塊通常存在三種主流架構：PAMiD架構、MMMBPA+ASM架構、MMPA + TxFEM架構，對應了不同形式的模組化。MMMB PA集成2G/3G/4G PA，通過外部濾波器和雙工器與天線開關模塊ASM連接，即MMMB PA+ASM架構；MMPA+TxFEM是目前國內應用最廣泛的射頻前端架構，MMPA只集成3G/4G PA，2G PA與ASM集成，稱為“TxFEM”。PAMiD集成度最高，集成了MMMB PA+ FEMiD。主流的旗艦機型因為要支持全球大部分頻段，大都采用PAMiD架構。
