在新能源汽車、消費電子和儲能設備等領域，電池管理系統（BMS）的穩定性和可靠性至關重要。傳統電池組通常采用銅線線束進行信號傳輸和電力分配，但隨著設備向輕量化、高集成化方向發展，柔性印刷電路（FPC，F(xiàn)lexible Printed Circuit）逐漸成為主流選擇。那么，電池FPC為何能取代傳統線束？其核心優勢又體現在哪些方面？

傳統線束的局限性

在早期電池系統中，傳統線束（如銅導線+連接器）是主要的電氣連接方式，但其存在以下問題：

體積大、重量高

多根獨立線束占用空間，影響電池組能量密度提升。

例如，新能源汽車電池包的線束重量可達數公斤，降低整車續航能力。

組裝復雜，成本高

需要人工或機器進行繁瑣的布線、焊接和絕緣處理，生產效率低。

連接器數量多，增加接觸不良或松動的風險。

機械性能不足

線束彎折易導致金屬疲勞，長期使用可能出現斷裂。

在振動、沖擊環境下（如電動汽車），可靠性下降。

電池FPC的核心優勢

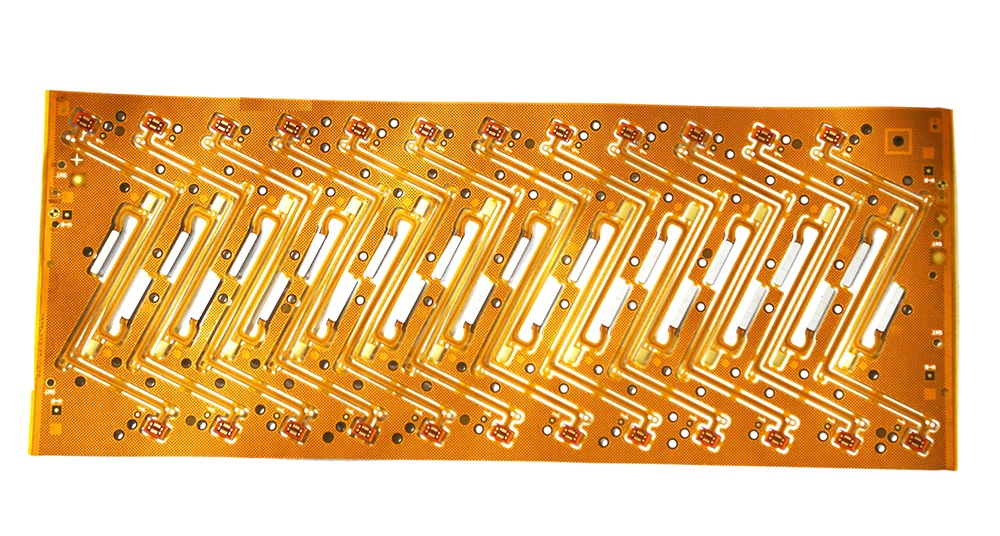

相比傳統線束，F(xiàn)PC采用柔性基材（如聚酰亞胺PI）和精密蝕刻銅箔電路，具備以下關鍵優勢：

1. 輕量化與高集成度

FPC厚度可做到0.1mm以下，重量比傳統線束減輕50%以上，顯著提升電池能量密度。

可集成多條電路于單層或多層結構中，減少外部連接器數量，降低故障率。

2. 優異的柔性與耐久性

支持動態彎折（如可穿戴設備電池）或靜態彎曲（如動力電池組），彎折壽命可達數萬次以上。

抗振動能力強，適用于汽車、無人機等嚴苛環境。

3. 高精度與一致性

采用光刻工藝，線路精度達微米級，避免人工布線誤差。

量產一致性好，適合自動化生產，降低制造成本。

4. 散熱與電氣性能優化

銅箔走線可設計為寬窄結合，優化電流承載能力，減少阻抗發熱。

部分FPC采用導熱膠或金屬層輔助散熱，提升電池安全性。

電池軟板典型應用場景

新能源汽車電池組

特斯拉、比亞迪等廠商采用FPC替代傳統線束，實現電池模組的高密度布局，并支持實時電壓/溫度監測。

消費電子（如智能手機、TWS耳機）

FPC的輕薄特性滿足設備內部緊湊空間需求，同時支持快充和大電流傳輸。

儲能系統與無人機

在有限空間內實現多節電池串聯管理，減少連接阻抗，提升整體效率。

FPC未來發展趨勢

盡管FPC優勢顯著，但仍面臨一些挑戰，如高頻信號干擾防護、極端溫度適應性等。未來發展方向包括：

更高集成度：嵌入傳感器（如NTC熱敏電阻）實現智能監測。

新材料應用：如石墨烯導電層進一步提升柔性和散熱能力。

軟板廠講電池FPC憑借輕量化、高可靠性及自動化生產優勢，正在快速取代傳統線束，成為電池管理的首選方案。隨著工藝進步和成本下降，F(xiàn)PC有望在更多領域?qū)崿F(xiàn)規?；瘧?yīng)用，推動電子設備向更高效、更緊湊的方向發展。
