汽車線路板的可靠性要求及其應用特點

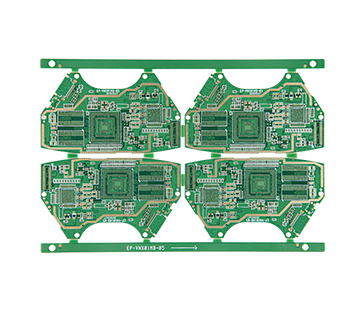

汽車電子中,PCB的可靠性要求與應用特點具有高度專業性,因?yàn)槠囯娮迎h(huán)境復雜,對功能和安全性要求極高。
汽車線路板的應用特點
復雜環境適應性
溫度范圍廣:汽車內部環境可能面臨-40℃至+150℃的溫度波動,尤其在發動機艙和剎車系統中,溫度應對能力尤為重要。
濕度與防腐蝕:汽車行駛中會遭遇潮濕、鹽霧、雨水、冰雪等環境,要求PCB具有優異的抗?jié)駳夂涂垢g性能。
振動與沖擊:汽車行駛會產生長期振動,特別是在發動機附近或懸掛系統附近,PCB需承受機械應力且保持功能正常。
高集成度與多功能性: 隨著ADAS(高級駕駛輔助系統)、車載通信、動力控制等技術的發展,汽車電子需要集成更多的功能,PCB通常設計為多層板(4-12層),甚至涉及HDI(高密度互連)技術。

安全與冗余要求
汽車PCB通常應用于功能安全相關系統,如自動駕駛、氣囊控制、ABS等,要求其失效概率極低。
冗余設計廣泛應用,通過多回路或多層布局保證系統可靠性。
汽車電子系統中電路密度高,要求PCB具備抗電磁干擾能力,同時不會向外發射過量電磁波。

汽車電路板的可靠性要求
1. 熱管理性能
高耐熱性材料:使用耐高溫基材,如陶瓷基板、金屬基板或高Tg(玻璃化轉變溫度)FR4材料。銅箔厚度增加以增強導熱性。
散熱設計:對于功率電子(如電機控制器、逆變器等),通過散熱孔、導熱填料和熱界面材料進行優化。
2. 機械可靠性
抗振動性:優化焊點設計,使用強化樹脂工藝避免焊點開裂。加強PCB支撐和結構剛性。
柔性電路(FPC):在一些移動部件或空間狹窄處采用柔性電路以提高抗振性。
3. 電氣性能穩定性
介電常數和損耗因子:高速信號傳輸中,要求基板介電常數(Dk)和損耗因子(Df)保持穩定,避免信號失真。
絕緣可靠性:PCB板間絕緣電阻應長期穩定,以防止漏電和短路。
4. 防護與耐候性
表面涂層:使用防護涂層(Conformal Coating)或三防漆,提升防潮、防霉、防鹽霧能力。
金屬鍍層:使用鍍金、鍍鎳等工藝,提高接觸面抗氧化和導電性能。
5. 電磁兼容性設計
接地和屏蔽:設置合理的接地層結構,采用電磁屏蔽設計減少干擾。
信號完整性:通過差分信號傳輸、阻抗控制和濾波器設計,優化信號完整性。
6. 可制造性和測試性
可制造性(DFM):考慮工藝窗口,如線寬/線距的最小值和孔徑的公差,滿足量產需求。
可測試性(DFT):增加測試點和可測性設計,便于后續電氣功能檢測(ICT)和功能測試(FCT)。

不同汽車電子系統對PCB的特殊要求
動力系統(如發動機控制單元 ECU)
高耐熱性:工作溫度可高達150℃。
電磁屏蔽:防止強電磁環境對控制信號的干擾。
自動駕駛與ADAS系統
高速信號傳輸:支持雷達、攝像頭和激光雷達數據處理的高速信號鏈路,需HDI和高頻PCB材料。
低延遲與高精度:嚴格控制時序和信號完整性。
車載通信系統(如V2X通信模塊)
高頻PCB材料:如PTFE(聚四氟乙烯)或陶瓷填充基材,支持5G頻段。
車燈與顯示系統
高散熱性與薄型設計:LED燈具和OLED顯示需要導熱性極佳的鋁基板。
電氣絕緣性:確保長期穩定運行。
