學會這些電路板技巧，覆銅工藝事半功倍！
大家都知道，在PCB工藝中，覆銅是極為關鍵的，它可以提高電路板的電氣性能和抗干擾能力，延長電路板的使用壽命。
電路板要想覆銅效果好，將直接取決于PCB設計細節的處理，本文將列出優化PCB覆銅效果的具體設計策略。
1、單點連接處理
0歐電阻或磁珠/電感連接：對于不同地的單點連接，應使用0歐電阻、磁珠或電感進行連接，以確保信號的連續性和電氣隔離。
2、晶振附近覆銅
環繞覆銅與外殼接地：晶振作為高頻發射源，其附近應環繞覆銅，并將晶振外殼另行接地，以減少電磁干擾。
3、孤島問題處理
添加地過孔：對于較大的孤島區域，應通過添加地過孔來連接，確保整個覆銅區域的連續性。
4、地線布線
地線優先布線：在布線初期，應優先處理地線，確保地線走線合理，避免以來覆銅好哦添加過孔來消除未連接的地引腳。
5、避免尖角
PCB圓弧邊沿線：PCB設計中應避免尖角出現，建議使用圓弧邊沿線，以減少電磁輻射和干擾。
6、多地處理
獨立覆銅與加粗電源線：對于SGND、AGND、GND等地，應根據PCB板面位置獨立覆銅，數字地和模擬地分開處理。同時，加粗5.0V、3.3V等電源線，形成多個不同形狀的多邊形結構。
7、中間層空曠區域
不覆銅：多層板中間層的空曠區域應避免覆銅，因為難以實現良好接地。
8、金屬部件接地
良好接地：設備內部的金屬部件，如金屬散熱器、金屬加固條等，應實現良好接地，以減少電磁干擾。
9、三端穩壓器與晶振接地
散熱金屬塊與隔離帶接地：三端穩壓器的散熱金屬塊和晶振附近的接地隔離帶應實現良好接地，以提高電路的穩定性和抗干擾能力。

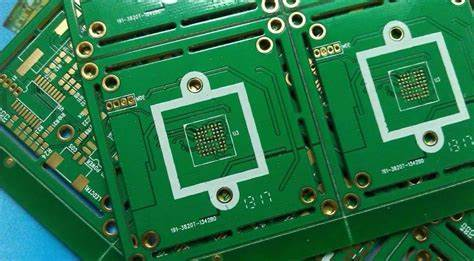

線路板的覆銅工藝能有效降低地線阻抗，增強電路的抗干擾能力，還可輔助散熱，提升元件穩定性。同時，合理的覆銅能增加電路板的機械強度，不過若設計不當，可能會引發短路等問題，需謹慎規劃。
