柔性線路板設計，是一種將電子元件與線路集成在可彎曲的基材上的創新設計。它采用聚酰亞胺或聚酯薄膜等柔性材料，通過蝕刻、印刷等工藝，形成精細的電路圖案。這種設計極大地提高了電子產品的可彎折性與空間利用率，讓設備得以向小型化、輕量化發展，廣泛應用于手機、平板電腦、可穿戴設備等領域。

柔性線路板設計具有許多優點，同時也面臨新的設計挑戰。

與“標準”的2D電路板不同，PCB設計工程師在進行柔性電路板設計時，會受到一些具體問題的影響。了解柔性電路板設計的特性，有助于提前解決問題、加快設計周期。

什么是柔性電路板設計？

毫無疑問幾乎所有的電子設備都需要PCB才能正常工作。然而，隨著技術的進步，對更小包裝的要求和重量限制的需求，使柔性電路板在設計中愈發普遍。這種方法將導體與柔性絕緣膜配對，使其能夠攜帶運行所需的信號，并保持柔性這一特點：其彎折和彎曲的能力使其不僅可以是電子設備，也可以是機械設備。這種方法最初應用于太空項目，目的在于執行任務時節省重量和空間，并很快應用于軍事和消費領域。


如何根據應用選擇正確的類型

目前存在兩種柔性電路：柔性電路板和剛?cè)峤Y(jié)合電路板。

前者可以將設備安裝在柔性塑料基板上，后者則是柔性和剛性電路的組合。剛?cè)峤Y(jié)合的設計組合吸收了兩者的優點：剛性板承載大部分器件，而柔性部分則使它們連接起來。

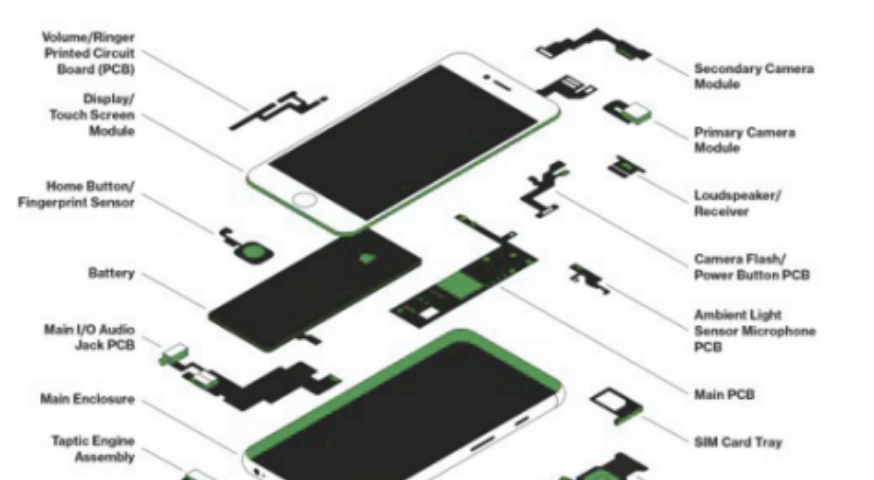

近年來，隨著對更小、性能更高的電子產品的電路需求，柔性和剛?cè)峤Y(jié)合設計的趨勢呈指數級增長；智能手機和平板電腦就是很好的例子。柔性電路板設計也正在攻占許多其他高端消費電子產品領域，其前景不可限量。

柔性電路有兩種使用類型：靜態和動態

靜態柔性電路用于最少的彎曲頻率，通常在使用和裝配期間。

動態電路用于頻繁彎曲的終端系統，如筆記本電腦的轉軸或打印機頭。區別產品的最終用途，對于確保使用合適的材料和疊層方法構建電路至關重要。


軟板明智選材

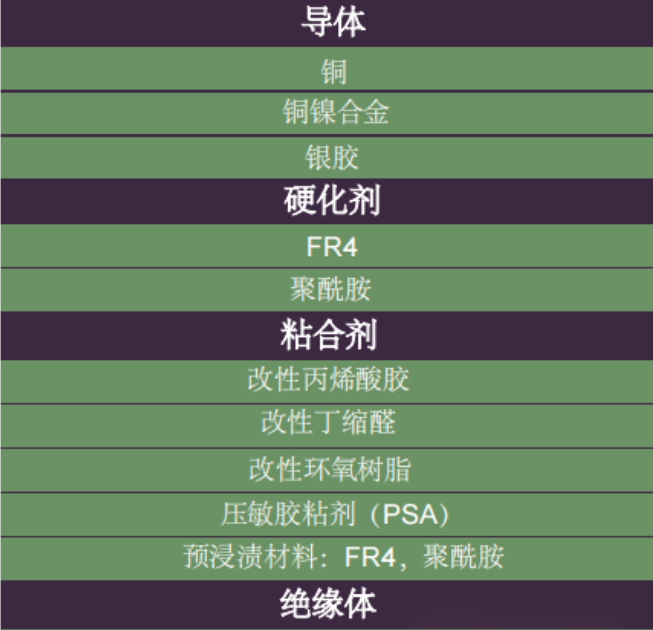

構建一個柔性電路會使用到各式各樣的材料。

這些材料包括薄膜、銅箔和粘合劑。更常見的是聚酯和聚酰亞胺，材料的選擇取決于組裝和使用電路的方式及情況。某些材料可能具有附加的優點或缺點，這取決于我們特定的設計意圖。在構建柔性電路時，仔細考慮材料選擇，并咨詢制造商以實現盡可能的最優決定。

設計注意事項

在設計剛?cè)峤Y(jié)合的PCB時，必須考慮許多關鍵的設計要素。

每個設計主題都容易出現嚴重的事故，所以我們的選擇非常重要。通常情況下，在發現較大的錯誤之前，項目大多已經進行了很長時間，團隊不得不回溯并重新處理問題。因此，靈活易用且功能豐富的工具才能滿足我們的需要，幫助我們快速發現復雜設計中的問題，并引領我們走上成功設計的正確道路。

FPC層疊

柔性疊層配置有多種，每種配置都有自己的功能。

單層電路安裝在由金屬或?qū)щ娋酆衔镏瞥傻膯螌?dǎo)體層上，覆蓋在柔性介質膜上。單層電路是目前最常用且成本最低的電路類型。單層電路的結構很薄，在需要恒定運動的場合能發揮出最大作用。

雙層電路放置在兩個導體層上，其主要優點是能夠在電路板的兩側安裝組件。當屏蔽應用對設計很重要時，請使用這一類型。

多層電路跨越三個或多個層，這些層在整個結構中可能不會連續地疊合在一起，且可能會有開口或空腔。在密集電路安裝組裝的情況中，這種類型比較常見。

剛?cè)峤Y(jié)合的結構為放置在剛性和柔性基板上的柔性電路的組合。之后，它們將被層壓成一個單獨的結構，是需要穩定和靈活區域應用的理想選擇。
