軟硬結合板是一種兼具剛性PCB的耐久力和軟板輕、薄、可撓曲等特點，可滿足三維組裝需求的特點的互連技術，在電子及通訊行業得到日趨廣泛的應用和重視。其軟板設計制作與軟硬板連接設計生產是軟硬結合板生產關鍵點。本文對軟硬結合板生產流程，設計原則及過程控制要點進行論述，使得在軟硬結合板設計生產中，能夠達到合理設計及過程準確管控。

在汽車智能化、電動化的發展浪潮中，汽車電子系統變得愈發復雜和精密。汽車軟硬結合板作為汽車電子系統中的關鍵部件，它融合了剛性電路板（PCB）的高強度和柔性電路板（FPC）的高柔韌性，在汽車的多個系統中發揮著重要作用。從發動機控制單元到自動駕駛輔助系統，都離不開汽車軟硬結合板的支持。因此，對其設計與生產控制點進行深入分析，對于確保汽車電子系統的穩定性和可靠性至關重要。

汽車軟硬結合板的特點與優勢

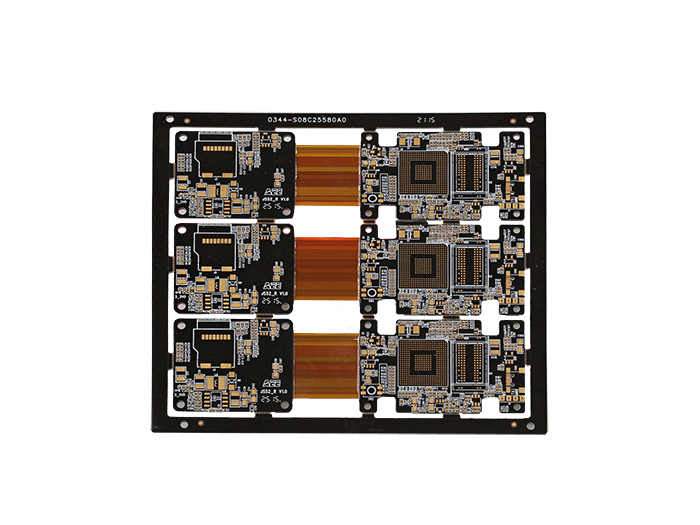

汽車軟硬結合板結合了剛性板和柔性板的特性。剛性部分為電子元器件提供了穩定的安裝平臺，能夠承受一定的機械應力和振動，保證了元器件的正常工作；柔性部分則可以根據汽車內部復雜的空間結構進行彎曲、折疊，實現靈活的布線和連接，有效節省了空間，提高了布局的靈活性。與傳統的單一剛性板或柔性板相比，汽車軟硬結合板在滿足汽車電子系統對空間和性能要求方面具有明顯優勢，能夠更好地適應汽車內部高溫、高振動等惡劣環境。

汽車剛?cè)岚?/a>的設計控制點

汽車軟硬結合板的生產控制點

生產工藝控制：汽車軟硬結合板的生產工藝較為復雜，涉及到剛性板和柔性板的制造以及兩者的結合工藝。在剛性板制造過程中，要嚴格控制蝕刻、鉆孔等工藝的精度，確保線路的準確性和可靠性。柔性板制造時，要注意薄膜的壓合、線路的成型等工藝環節，保證柔性部分的柔韌性和電氣性能。在軟硬結合的過程中，要精確控制粘結工藝，確保剛性和柔性部分牢固結合。

質量檢測：質量檢測是保證汽車軟硬結合板質量的重要環節。生產過程中要進行多道檢測工序，包括外觀檢查、電氣性能測試等。外觀檢查主要檢查線路是否有短路、斷路等缺陷，以及軟硬結合部位是否牢固。電氣性能測試則要檢測信號的傳輸性能、阻抗匹配等指標，確保軟硬結合板符合設計要求。

環境適應性測試：由于汽車行駛環境復雜多變，汽車軟硬結合板需要具備良好的環境適應性。因此，要進行高溫、低溫、濕度、振動等環境測試，模擬汽車在不同環境下的使用情況，檢測軟硬結合板在各種環境條件下的性能穩定性和可靠性。
