深度剖析手機無線充線路板的技術奧秘
手機無線充線路板是實現手機無線充電的關鍵部件,通過電磁感應等技術將電能從充電器傳輸?shù)绞謾C(jī)。手機無線充線路板為用戶帶來便捷的充電體驗,減少充電接口磨損,是手機充電技術發展的重要方向。

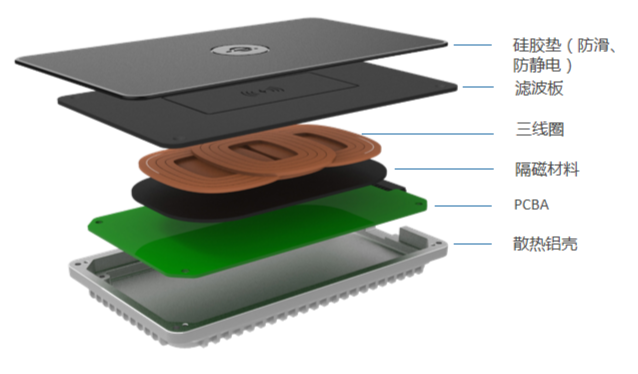

組成結構:
發射端線路板:
振蕩電路:通常由電感、電容等元件組成的 LC 振蕩電路來實現,產生高頻交流電信號,為后續的能量傳輸提供基礎。其振蕩頻率一般在幾十千赫茲到幾百千赫茲之間。
功率放大電路:主要由 MOS 管等功率放大器件組成,對振蕩電路產生的信號進行放大,增強磁場強度,以便能夠在一定距離內有效地將能量傳輸?shù)浇邮斩恕?/p>
控制芯片:負責對整個發射端的工作進行控制和管理,比如監測充電狀態、調整輸出功率、與接收端進行通信等,需要具備高精度的控制能力和快速的響應速度。
線圈:是能量傳輸?shù)年P(guān)鍵部件,將電能轉化為磁場能。發射端線圈的匝數、線徑、形狀等參數會影響磁場的強度和分布,從而影響充電效率和距離。
接收端線路板:
線圈:與發射端線圈相互配合,接收磁場能并轉化為電能,其參數需要與發射端線圈相匹配,以保證最佳的充電效果。
整流電路:由二極管等元件組成,將接收端線圈產生的交流電轉換為直流電,因?yàn)槭謾C(jī)電池需要的是直流電才能進行充電。
穩壓電路:由于接收端線圈產生的電壓可能會有波動,穩壓電路將整流后的直流電穩定在一個合適的電壓值,確保輸入到手機電池的電壓穩定,避免過高或過低的電壓對電池造成損害。
充電管理芯片:對充電過程進行監控和管理,包括監測電池的電量、溫度等參數,控制充電電流和電壓,防止過充、過放、過熱等情況的發生,還可以與手機的系統進行通信,將充電狀態信息反饋給手機。

手機無線充PCB材料特性:
板材選擇:通常采用軟硬結合板的設計,結合了硬性板和柔性板的優點。硬性板部分提供較好的支撐和強度,保證線路板的穩定性;柔性板部分增加了線路板的可彎曲性,使其能夠更好地適應手機內部的空間結構。
導電材料:銅是線路板的主要導電材料,其厚度和質量直接影響電路的導電性能。銅的導電性與厚度成正比,但過厚的銅層會增加生產成本和影響線路板的機械性能,因此需要精確控制銅的厚度。
絕緣材料:需要具有良好的耐熱性和絕緣性,以確保充電過程的安全和穩定。在高溫環境下,絕緣材料要能保持穩定的性能,防止出現漏電等安全問題。

電路設計與布局:
電路設計:要考慮信號的傳輸效率、抗干擾能力等因素。例如,合理設計線路的走向和寬度,減少信號的衰減和失真;采用濾波電路等技術來降低外界電磁干擾對充電信號的影響。
布局優化:元器件的布局需要遵循一定的原則,如將溫度敏感器件放在靠近進風口且位于功率大、發熱量大的元器件的風道上游,遠離發熱量大的元器件;大功率的元器件盡量分散布局,避免熱源集中;通風口盡量對準散熱要求高的器件等,以保證良好的散熱性能和充電效率。
技術優勢:
便捷性:無需使用充電線,避免了充電線的纏繞和插拔,使用更加方便快捷,用戶只需將手機放置在無線充電器上即可開始充電。
耐用性:減少了充電接口的插拔次數,降低了手機充電接口的磨損和損壞風險,延長了手機的使用壽命。
安全性:具有過壓保護、過流保護、過熱保護等功能,可以有效保護手機和用戶的安全。部分無線充線路板還采用了加密技術,防止無線充電過程中的信息泄露。
線路板技術挑戰與發展趨勢:
技術挑戰:目前手機無線充線路板技術仍面臨一些挑戰,如充電效率有待進一步提高、充電距離較短、發熱問題等。
發展趨勢:未來,手機無線充線路板有望在充電效率、充電距離、兼容性等方面取得進一步的突破。同時,隨著 5G、物聯網等技術的快速發展,無線充線路板也將與這些技術相結合,實現更多的功能和應用場景。
