一文懂,軟板為什么用銅箔
一、軟板介紹
軟板(FPC)是上世紀70年代美國為發展航天火箭技術發展而來的技術,是以柔性覆銅板為基材制成的一種具有高度可靠性,絕佳撓曲性的印刷電路。

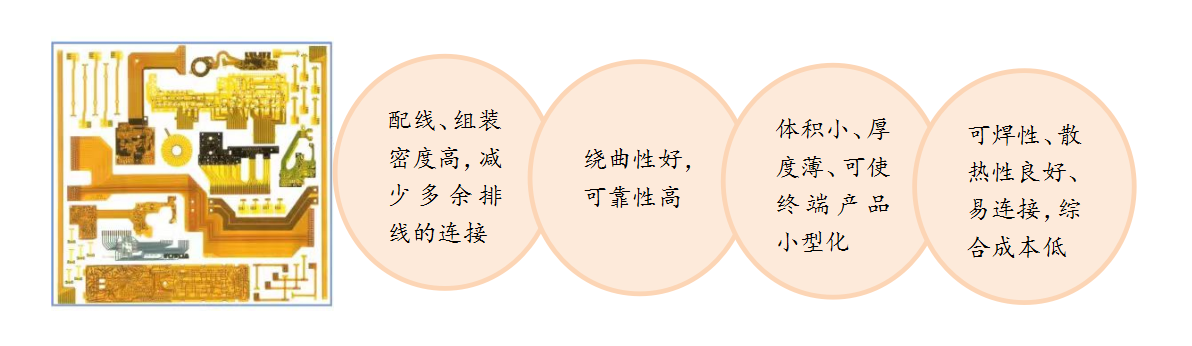

軟板(FPC)圖示及其優勢

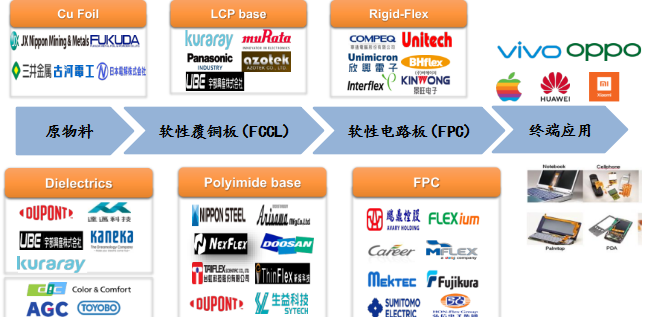

二、軟板產業鏈?zhǔn)崂?/p>
軟板(FPC)產業鏈直接原材料上游為撓性覆銅板(FCCL),下游為終端消費電子產品,如:智能手機,汽車電子等方面。其中撓性覆銅板(FCCL)直接原料上游有:銅箔、聚酰亞胺(PI)薄膜或聚酯(PET)薄膜基材和膠黏劑。

三、軟板用銅箔的種類及區別
手機FPC了解到,軟板用銅箔材料主要分為壓延銅箔和電解銅箔兩種,從性能上講壓延銅箔延展性,耐彎折性要優于電解銅箔,壓延銅箔延伸率可達20%-45%,因其優異的延展性和耐彎折性被用于早期軟板制程銅箔。電解銅箔延伸率只有4%-40%。電解銅箔的優勢在于其銅箔材料是在外加直流電作用下,用硫酸銅電解液通過電沉積的方式形成,其銅微粒結晶結構排列均一,所形成的鍍層及最終表面處理后形成的表面較為平整。另外,銅微粒結構在蝕刻過程中易形成垂直的線條邊緣,利于精細導線的制作。電解銅箔因其制造成本低,制成的軟板表面更加光亮,被用于對于柔性要求不高的線路板。

四、軟板用電解銅箔種類
軟板用電解銅箔按粗糙度不同可分為高溫高延伸銅箔(HTE銅箔)、反轉銅箔(RTF銅箔)、低輪廓銅箔(VLP銅箔)和超低輪廓銅箔(HVLP銅箔)。其中HTE銅箔粗糙度在4μm-6.5μm左右,適用于耐折度要求不高的場合,如:連接線、燈帶中,在三層法中應用居多;RTF銅箔的特別之處在于處理面選擇低粗糙度的光面進行處理,粗糙度在2μm-4μm之間,主要用于中精細線路和高檔高頻高速電子電路,如:手機、VR設備等,配合2層法和3層法使用;VLP銅箔和HVLP銅箔粗糙度在2μm以下,這種極低粗糙度,可以減少信號傳輸過程的信號損耗,主要用于高頻高速電子電路,如:5G、云服務器等,在2層法中使用居多并適用于低介電常數基材,如:PTFE、LCP(液體聚合物)。
五、軟板用銅箔性能指標

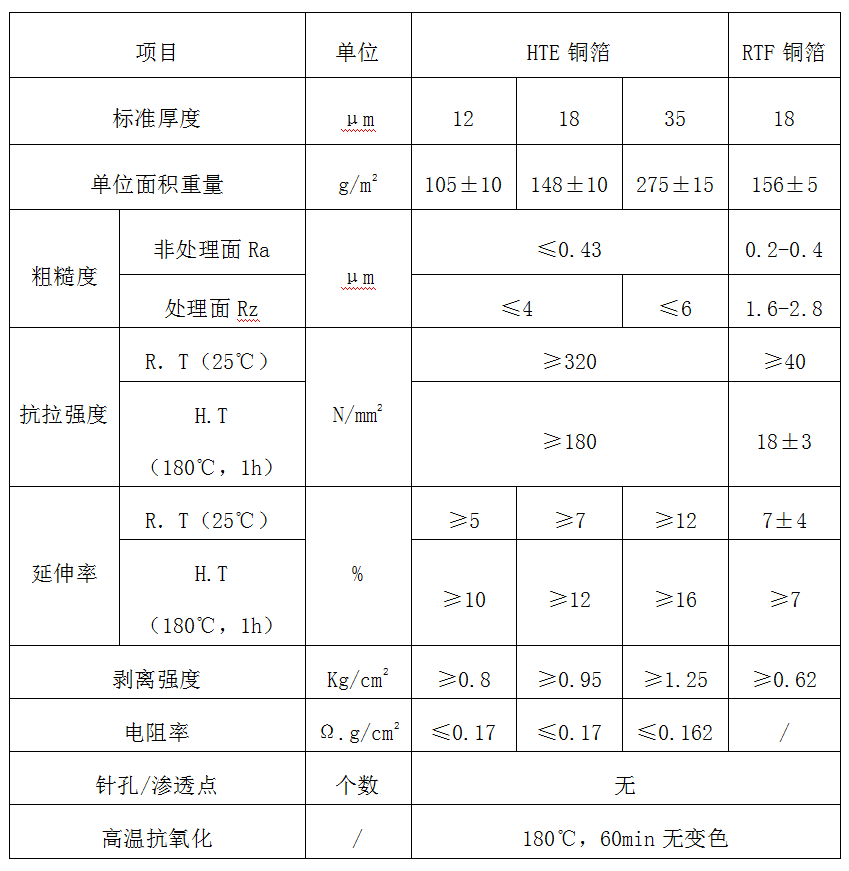

軟板為滿足電子產品輕、薄、短、小的要求,對覆銅板中銅箔基材有一定要求,如:銅箔厚度、單位面積重量、粗糙度、延展性、剝離強度、針孔/滲透點等方面有嚴格要求,如下表所示:

隨著可穿戴設備、柔性顯示和智能設備趨向于輕、薄、短、小爆發式增長,以及未來軟板(FPC)有望代替?zhèn)鹘y(tǒng)的電子原器件,在新能源汽車動力電池模組這一領域?qū)⒂泻艽蟮膽?yīng)用價值。因此,柔性電路板的需求會大幅增加。為迎合市場變化,銅箔產業亦迎來更大的挑戰,對于軟板用銅箔未來更要向著:厚度更薄、重量更輕、粗度更低等方向發展。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
