PCB 不同的顏色都代表什么意思?
一、PCB顏色代表什么意思?
PCB顏色一般是指拿到一塊PCB板時最直觀看到的板子上的油色,PCB表面的顏色就是阻焊劑的顏色。PCB板染色顏料是一種硬化樹脂,主體樹脂是無色近透明的,綠色和其它顏色一樣都是色粉的配色。
我們通過絲網印刷將顏色印刷到 PCB 上。PCB 顏色有綠色、黑色、藍色、黃色、紫色、紅色和棕色。還有一些廠家別出心裁地開發出了白色、粉色等多種顏色的PCB。
二、PCB顏色不同有區別嗎?
1、綠色PCB
綠色 PCB 是最流行的顏色。因此有很多人一直誤以為 PCB 是綠色的或者說大部分是綠色的,綠色增加了PCB 的清晰度,因?yàn)榫G色的 PCB 會與 白色 的文字產生鮮明的對比,從而增強可讀性。
此外,綠色 PCB 表面處理會反射更少的光線,有助于減少眩光。
2、白色 PCB
白色PCB 在各種環境下看起來干凈利落,越來越受歡迎。但由于白色PCB容易隱藏走線,所以白色PCB仍不是首選。但白色 PCB 在黑色絲網印刷中看起來對比特別明顯。

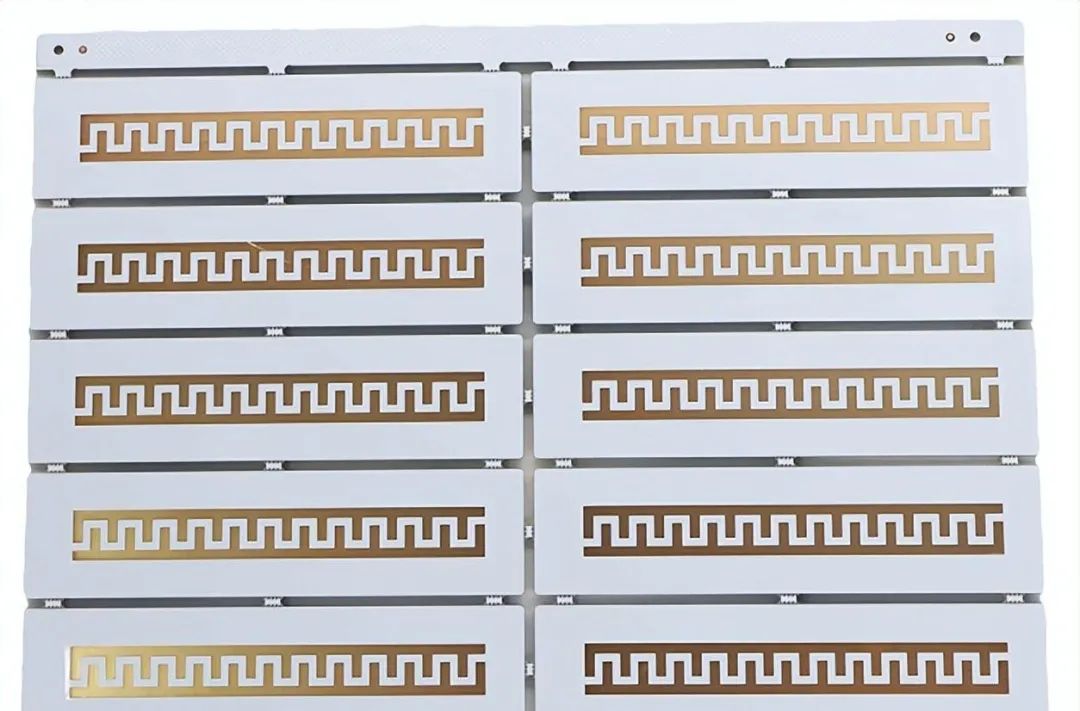

白色PCB
3、黃色PCB
之前用黃色 PCB 比較多,但現在已經沒有那么實用了。黃色PCB可以快速滿足風格、清潔度和可見性等不同需求。黃色PCB有一個明顯的缺點:與走線和絲網印刷的對比度差。

黃色PCB
4、藍色PCB
藍色 PCB 被認為是用于標簽的厚板,因?yàn)樗峁┝?strong>顯著的絲網印刷對比度。這種PCB 顏色不像綠色 PCB、黑色 PCB或白色 PCB那樣引人注目,但藍色 PCB 是PCB 顏色的首選,因?yàn)樗峁┝藰O好的審美選擇。藍色 PCB 安裝在 LCD 上是比較好的,因?yàn)樗{(lán)色 PCB 不會產生鮮明的對比邊緣和明亮的背景顏色。

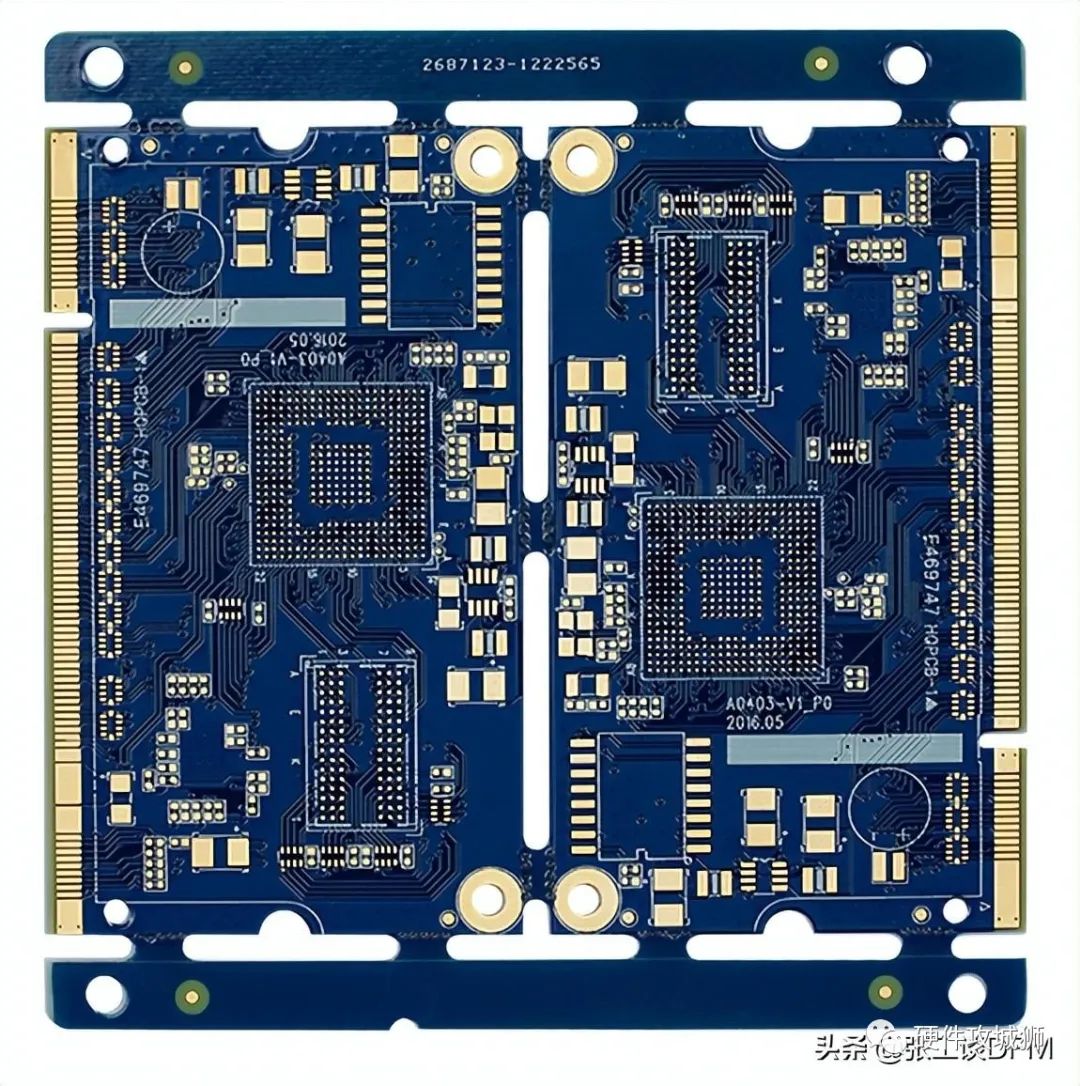

藍色PCB
5、紅色PCB
由于紅色 PCB的一些優勢,許多 PCB 制造商熱衷于采用紅色。紅色PCB提供了極佳的可視性,并清楚地定義了跡線、平面和空白區域的對比度。絲印在紅色PCB的映襯下顯得非常漂亮。

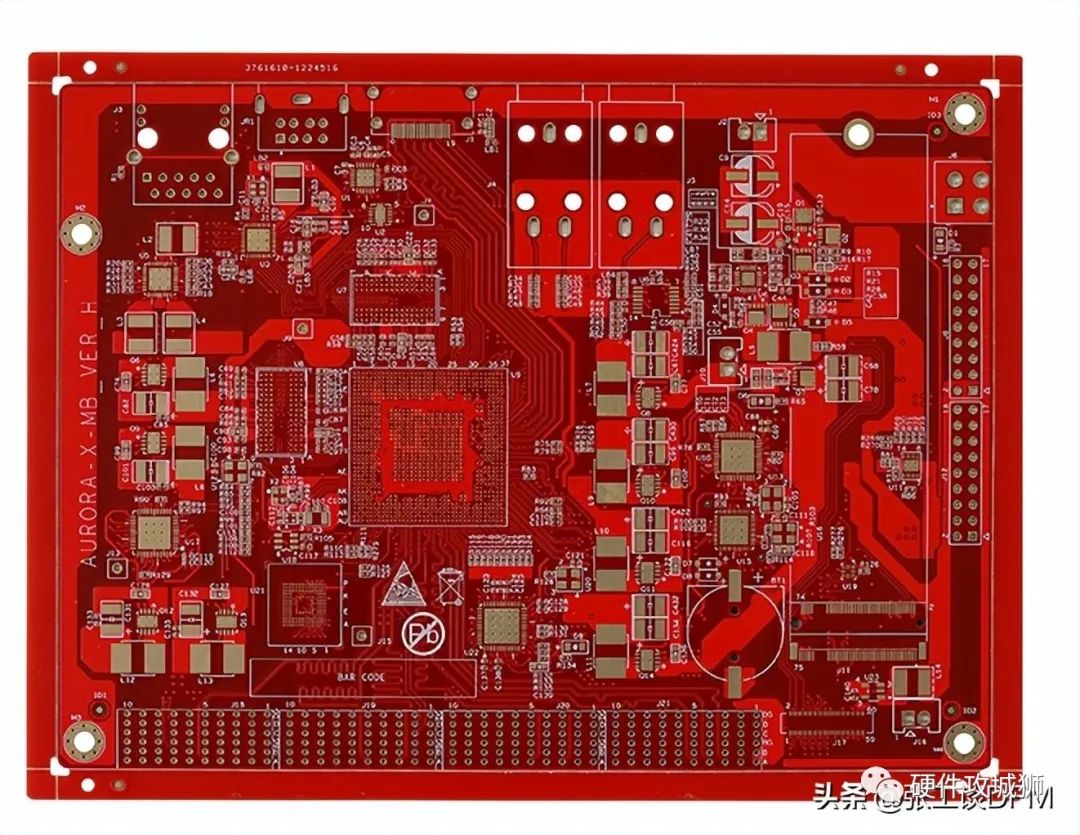

紅色PCB
6、黑色PCB
黑色 PCB 與白色 PCB 一樣受歡迎。這兩種PCB 顏色產生低對比度,可以輕松標記重要組件。但是,黑色PCB和白色PCB的主要缺點是特定細節可能會聚光并有小陰影。這個陰影使追蹤變得困難。因此,在各種高溫應用中不宜使用黑色PCB,因?yàn)楹谏玃CB可能會使絲網印刷變色。而且,黑色PCB板是鈷和碳的混合物,導電性可能會比較差。

黑色PCB
三、PCB顏色是由哪個工序完成?
不同的顏色不會影響PCB 的制造方式。銅仍然放置在一側或兩側,隨著銅的添加或去除,PCB 變得光滑。PCB 上的銅層非常薄,這就是綠色如此突出的原因。
薄銅層最終在焊接過程中被覆蓋,以防止其氧化,阻焊層就是這樣做的。在許多情況下,它也是綠色的標準配置。在其他顏色中,銅不會清楚地顯示出來,因此很難看到痕跡在哪里。
繪制完痕跡后,將組件放置到位。這些需要根據電路板圖焊接到位。最后,在組件就位后,對電路板進行測試。如果可行,它們就會投入生產。
大多數印刷電路板需要由工程師設計,在投入生產之前需要制作原型。
四、為什么現在大部分PCB為綠色?
軟硬結合板廠了解到,這主要是因?yàn)?strong>綠色阻焊工藝最為成熟簡單,綠色pcb板也比較環保。電路板的顏色除了綠色,還有白、黃、紅、藍、啞光,甚至還有菊花、紫、黑、亮綠等。白色之所以存在,是因?yàn)槲覀儽仨氂盟鼇?lái)制作燈具。
而使用其他pcb顏色主要是為了區分不同的產品樣品。在公司的整個階段,從研發到產品落地,取決于PCB的各種用途。實驗pcb板顏色可能為紫色,按鍵pcb顏色為紅色,電腦內部pcb顏色為黑色。

下面列出了幾點選用綠色PCB的原因:
1、玻璃環氧樹脂材料
玻璃環氧樹脂是一種用于制造電路板阻焊層的材料。這種材料過去呈綠色,成為行業中所有裝配工使用相同玻璃環氧樹脂的標準顏色。后來玻璃環氧樹脂也引入了一些顏色,但裝配商總是考慮使用綠色。
2、綠色與白色印刷文字的對比
裝配工經常發現掃描綠色電路板既簡單又省時,因?yàn)樗麄円呀?jīng)習慣并且非常熟悉這種顏色。他們說掃描一些不同顏色的電路板需要很多時間。另一個原因是與其他顏色相比,綠色在掃描時對眼睛造成的壓力較小。使用綠色是因?yàn)樗€與電路板布線上以白色打印的文本形成對比。
3、在軍事上用的比較多
軍事標準如何對電路板的綠色影響很大。很多人認為綠色用于軍事目的的電路板中非常有效。軍方要求供應商提供綠色電路板,而這些供應商也向其他客戶供貨。這些電路板最終成為軍方供應商的剩余產品。因此,不僅裝配工、生產線工人或其他客戶考慮綠色,軍隊也接受電路板的綠色。
4、阻焊層的暴露率
電路板需要更高的焊接率,也有其他顏色,但它們不能為電路板提供更高的阻焊層。那些具有深色的顏色,如藍色、白色或棕色,具有高色素沉著,因此它們具有深色阻焊層。主要是白色和黑色阻焊層曝光率高。但是綠色為工人的暴露率和設計中的高容忍度提供了深色陰影。
5、綠色PCB機器識別性更好
一般來說,電子產品都要經過制板和元器件的貼片焊接。在黃色燈房中制作電路板有幾個步驟。PCB顏色為綠色時,在黃燈房視覺效果更好。但這不是主要的。
焊接貼片時,必須通過在焊膏、貼片和背面的AOI上刷錫來檢查。這些工序都需要光學定位和校準,綠色PCB底色對儀器的識別效果更好。

綠色PCB
6、綠色PCB會更舒適
部分檢測過程靠工人觀察(但現在大多用飛針檢測代替人工),在強光下盯著板子看,綠色pcb板對眼睛比較友好。
7、綠色PCB可降低生產成本
由于綠色PCB具有廣泛的用途,因此在生產和采購領域都可以使用綠色PCB。此外,在大批量生產時,可以使用同色涂料,降低生產線成本,因此綠色涂料的采購成本會低于其他成本。因此,綠色是最常見的抗蝕劑,在制造成本和交貨時間方面具有優勢。
8、綠色PCB相對環保。
廢舊板在高溫回收時不會釋放有毒氣體。其他PCB顏色,如藍色和黑色,分別摻雜了鈷和碳,因?yàn)樗鼈兊膶?dǎo)電性較弱,存在短路的風險。
另外,像黑燈、紫燈、藍燈等,電路板顏色太深,會增加主板的檢修難度,工藝也不易控制。
線路板廠講以黑板為例,黑板最容易在生產工藝和原料配比上出現問題。稍有不慎就會造成明顯色差,導致PCB不良率偏高。黑色電路板的走線不易分辨,會增加后期維護調試的難度。很多PCB廠都不太用黑色PCB。
