手機無線充線路板廠講PCB即印制線路板，簡稱線路板、電路板，是電子工業的重要部件之一。幾乎每種電子設備，小到電子手表、計算器，大到計算機、通信電子設備、軍用武器系統，只要有集成電路等電子元件，為了使各個元件之間的電氣互連，都要使用印制板。印制線路板由絕緣底板、連接導線和裝配焊接電子元件的焊盤組成，具有導電線路和絕緣底板的雙重作用。它可以代替復雜的布線，實現電路中各元件之間的電氣連接，不僅簡化了電子產品的裝配、焊接工作。下面帶您了解pcb電路板各層的含義。

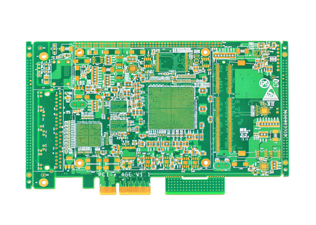

在PCB設計中用得比較多的圖層：

mechanical 機械層

keepout layer 禁止布線層

Signal layer 信號層

Internal plane layer 內部電源/接地層

top overlay 頂層絲印層

bottom overlay 底層絲印層

top paste 頂層助焊層

bottom paste 底層助焊層

top solder 頂層阻焊層

bottom solder 底層阻焊層

drill guide 過孔引導層

drill drawing 過孔鉆孔層

multilayer 多層

頂層信號層(Top Layer)：

也稱元件層，主要用來放置元器件，對于雙層板和多層板可以用來布線。

中間信號層(Mid Layer)：

最多可有30層，在多層板中用于布信號線。

底層信號層(Bottom Layer)：

也稱焊接層，主要用于布線及焊接，有時也可放置元器件。

頂部絲印層(Top Overlayer)：

用于標注元器件的投影輪廓、元器件的標號、標稱值或型號及各種注釋字符。

底部絲印層(Bottom Overlayer)：

與頂部絲印層作用相同，如果各種標注在頂部絲印層都含有，那么在底部絲印層就不需要了。

內部電源層(Internal Plane)：

通常稱為內電層，包括供電電源層、參考電源層和地平面信號層。內部電源層為負片形式輸出。

機械層(Mechanical Layer)：

機械層是定義整個PCB板的外觀的，它一般用于設置電路板的外形尺寸，數據標記，對齊標記，裝配說明以及其它的機械信息。

Altium Designer提供了16個機械層，它一般用于設置電路板的外形尺寸，數據標記，對齊標記，裝配說明以及其它的機械信息。這些信息因設計公司或PCB制造廠家的要求而有所不同。另外，機械層可以附加在其它層上一起輸出顯示。

阻焊層(Solder Mask-焊接面)：

Altium Designer提供了Top Solder(頂層)和Bottom Solder(底層)兩個阻焊層。

有頂部阻焊層(Top solder Mask)和底部阻焊層(Bottom Solder Mask)兩層，是Protel PCB對應于電路板文件中的焊盤和過孔數據自動生成的板層，主要用于鋪設阻焊漆。本板層采用負片輸出，所以板層上顯示的焊盤和過孔部分代表電路板上不鋪?zhàn)韬钙岬膮^(qū)域，也就是可以進行焊接的部分。

因?yàn)樗秦?fù)片輸出，所以實際上有Solder Mask的部分實際效果并不上綠油，而是鍍錫，呈銀白色!在焊盤以外的各部位涂覆一層涂料，如防焊漆，用于阻止這些部位上錫。阻焊層用于在設計過程中匹配焊盤，是自動產生的。

阻焊盤就是solder mask，是指板子上要上綠油的部分。實際上這阻焊層使用的是負片輸出，所以在阻焊層的形狀映射到板子上以后，并不是上了綠油阻焊，反而是露出了銅皮。通常為了增大銅皮的厚度，采用阻焊層上劃線去綠油，然后加錫達到增加銅線厚度的效果。

軟硬結合板廠了解到，在焊盤以外的各部位涂覆一層涂料，我們通常用的有綠油、藍油等，用于阻止這些部位上錫。阻焊層用于在設計過程中匹配焊盤，是自動產生的。阻焊層是負片輸出，阻焊層的地方不蓋油，其他地方蓋油。

Paste mask layer(助焊層，SMD貼片層)：

它和阻焊層的作用相似，不同的是在機器焊接時對應的表面粘貼式元件的焊盤。Altium Designer提供了Top Paste(頂層助焊層)和Bottom Paste(底層助焊層)兩個助焊層。主要針對PCB板上的SMD元件。在將SMD元件貼PCB板上以前，必須在每一個SMD焊盤上先涂上錫膏，在涂錫用的鋼網就一定需要這個Paste Mask文件，菲林膠片才可以加工出來。Paste Mask層的Gerber輸出最重要的一點要清楚，即這個層主要針對SMD元件，同時將這個層與上面介紹的Solder Mask作一比較，弄清兩者的不同作用，因?yàn)閺姆屏帜z片圖中看這兩個膠片圖很相似。

阻焊層和助焊層的區分

阻焊層：solder mask，是指板子上要上綠油的部分;因?yàn)樗秦?fù)片輸出，沒有阻焊層的區域都要上綠油，所以實際上有solder mask的部分實際效果并不上綠油。

助焊層：paste mask，是機器貼片時要用的，是對應所有貼片元件的焊盤的，大小與toplayer/bottomlayer層一樣，是用來開鋼網漏錫用的。

Signal layer(信號層)：

信號層主要用于布置電路板上的導線。Altium Designer提供了32個信號層，包括Top layer(頂層)，Bottom layer(底層)和32個內電層。

錫膏層(Past Mask-面焊面)：

有頂部錫膏層(Top Past Mask)和底部錫膏層(Bottom Past Mask)兩層，它就是指我們可以看到的露在外面的銅鉑，(比如我們在頂層布線層畫了一根導線，這根導線我們在PCB上所看到的只是一根線而已，它是被整個綠油蓋住的，但是我們在這根線的位置上的Top Paste層上畫一個方形，或一個點，所打出來的板上這個方形和這個點就沒有綠油了，而是銅鉑。

它和阻焊層的作用相似，不同的是在機器焊接時對應的表面粘貼式元件的焊盤。

禁止布線層(Keep Out Layer)：

用于定義在電路板上能夠有效放置元件和布線的區域。在該層繪制一個封閉區域作為布線有效區，在該區域外是不能自動布局和布線的。

用于繪制印制板外邊界及定位孔等鏤空部分，也就是說我們先定義了禁止布線層后，我們在以后的布線過程中，所布的具有電氣特性的線是不可能超出禁止布線層的邊界。用于定義在電路板上能夠有效放置元件和布線的區域。作用是繪制禁止布線區域，如果印制板中沒有繪制機械層的情況下，印制板廠家的人會以此層來做為PCB外形來處理。如果KEEPOUT LAYER層和機械層都有的情況下，默認是以機械層為PCB外形，但印制板廠家的技術人員會自己去區分，但是區分不出來的情況下他們會默認以機械層當外形層。

Internal plane layer(內部電源/接地層)：

Altium Designer提供了32個內部電源層/接地層。該類型的層僅用于多層板，主要用于布置電源層和接地層。我們稱雙層板，四層板，六層板，一般指信號層和內部電源/接地層的數目。

多層(Multi Layer)：

電路板上焊盤和穿透式過孔要穿透整個電路板，與不同的導電圖形層建立電氣連接關系，通常與過孔或通孔焊盤設計組合出現，用于描述空洞的層特性。電路板上焊盤和穿透式過孔要穿透整個電路板，與不同的導電圖形層建立電氣連接關系，因此系統專門設置了一個抽象的層——多層。一般，焊盤與過孔都要設置在多層上，如果關閉此層，焊盤與過孔就無法顯示出來。

鉆孔數據層(Drill)：

鉆孔層提供電路板制造過程中的鉆孔信息(如焊盤，過孔就需要鉆孔)。Altium Designer提供了Drill guide(鉆孔指示圖)和Drill drawing(鉆孔圖)兩個鉆孔層。

Silkscreen layer(絲印層)：

絲印層主要用于放置印制信息，如元件的輪廓和標注，各種注釋字符等。Altium Designer提供了Top Overlay(頂層絲印層)和Bottom Overlay(底層絲印層)兩個絲印層。

以上就是電路板廠整理的了解PCB各層的含義。
