PCB廠了解到，我們平時在PCB布線的時候，對于比較重要的信號都要做特殊處理，比如包地或者時“3W”，所謂3w指的是線與線之間的間距要滿足三倍的線寬，那么我們?cè)趺蠢斫膺@個3W原則呢，他是如何降低信號之間的串?dāng)_的呢？

我們要了解這個原因可以先了解電容的概念，電容的組成無非就是兩個導體組成的，而且這兩個導體要處于不連接的狀態，兩個導體之間的是絕緣體，這個絕緣體也可以是空氣。

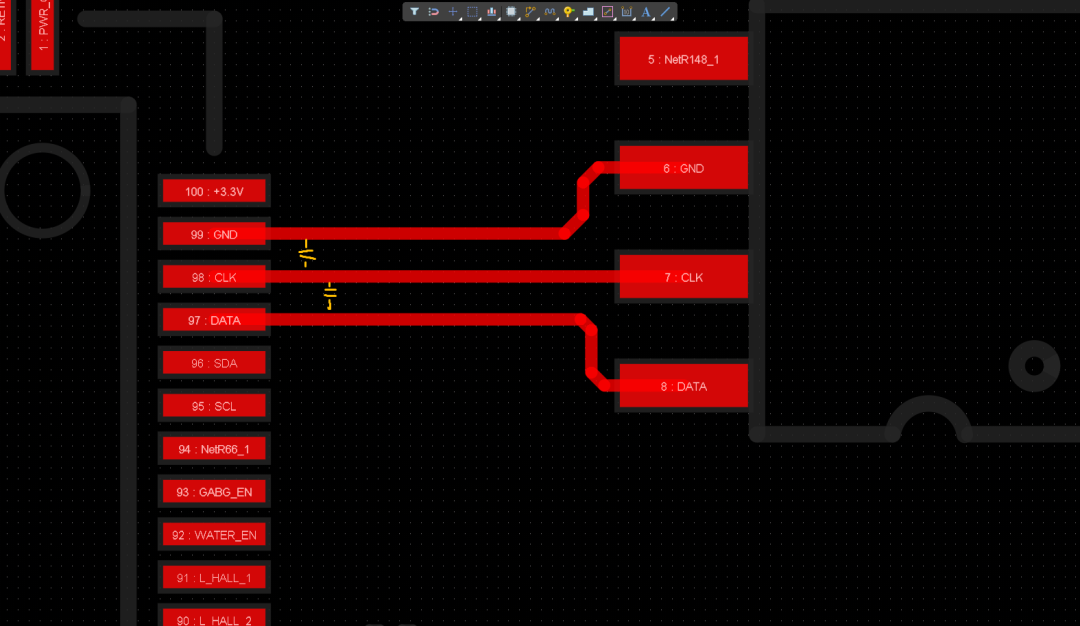

可以跟汽車線路板廠一起看一下我們上圖所示的場景，其實導線與導線之間就和我們的電容的概念一樣，所以我們的導線是存在寄生電容的。

那么我們假設我們上圖的data信號他是在傳輸?shù)倪^(guò)程當中，那么由于有寄生電容的存在他有一部分信號就會串?dāng)_到上面那根時鐘線上面去，那么由于我們的時鐘線是比較重要的，和他相鄰的導線會把一部分信號傳到時鐘線上面，那么這個時候我們這個時鐘線重要信號就很有可能出現誤判等情況，從而影響我們的板子的運行。

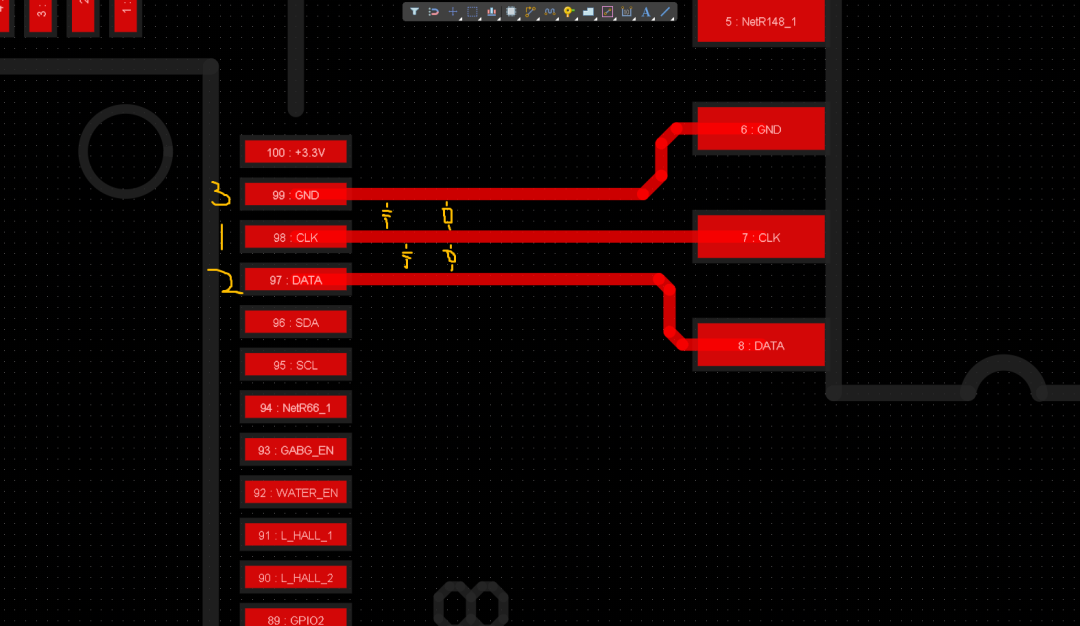

那這個時候我們要減小這個串?dāng)_我們可以根據容抗公式R=1/2π*F*C來計算，我們希望時鐘線所分到data信號的電壓越小越好，那么按照分壓原理，CLK與DATA信號之間的電阻越大，CLK與GND之間的電阻越小則可以實現時鐘線所分到data信號的電壓越小，根據容抗公式R=1/2π*F*C，我們可以減小C的大小，從而增大clk與data信號之間R的值，那么這個時候我們又可以根據電容公式c=εs/d，得出我需要減小c可以減小ε（導體的介電常數）或者減小s（導體的面積），以及增大導體間的距離來實現，一般來說我們改變不了導體的介電常數和導體的面積，但是我們可以通過增大導體之間的距離來減小c的大小從而達到降低串?dāng)_的目的。

那么在實際應用中應該要把這兩根導線相隔多遠呢，我們一般是采用3倍線寬的距離來降低信號的線間串?dāng)_，這就是我們平時設計當中的3w原則的原理。

當然，手機無線充軟板了解到，我們還有一種方法也可以減小線間串?dāng)_，那么就是這個重要信號兩邊都加上兩根地線，那么這個時候地線兩邊的串?dāng)_信號通過我們的地線流走了，那么這個時候線與線之間的串?dāng)_就變小了，當然包地的時候，我們最好相隔一定的距離打上地空，那么這個時候他的效果就更好了！
