智能設備的充電方式即將發生巨變，到2024年，智能手機無線充電系統的出貨量預計每年將超過10億臺。

消費類市場是無線充電技術的全球增長引擎

  據PCB廠報道，近年來，從智能手機到星巴克咖啡店的整合應用，無線充電技術吸引了業界的廣泛關注。不過，無線充電市場的發展仍將高度不平衡，并將主要面向消費類領域：例如，到2024年智能手機中的消費類無線充電接收器預計將超過12億個，但純電動和混合動力電動車（EV/HEV）的無線充電預計在2022年之前都不會得到市場應用，到2022年以后才會開始被高端汽車所選擇。

無線充電 vs. 有線充電

  一般消費類市場對無線充電的需求最貼近，這與智能手機、智能耳機、智能手表等消費電子產品的普及有關。這些智能設備需要頻繁充電，因此用戶總是身陷各種充電線纜的“包圍”。由于無線充電仍然是一個“早期”的市場需求，消費類無線充電可能是一個緩慢的技術推動型市場。不過，由于市場的特殊性，技術集成商非常渴望新的差異化因素，而無線充電就能很好地充當這一角色，因此，該領域的無線充電應用要比預期的更快。

  在智能手機行業，以及消費類服務和汽車市場，一個略有意思的功能就能夠成為一個顯著的差異化優勢，帶來巨大的營收影響。例如，一組新的Emoji表情就足以激起用戶對新款手機的購買欲望，而咖啡店是否提供無線充電服務，也可以產生完全相同的效果。

  技術開發人員和集成商合力推動了無線充電技術的應用，不僅創造了新的市場，還在快速地培育市場。現在，智能家具、機場航站樓和餐館中都可以看到無線充電發射器，而能夠在舒適的家中為多個設備充電的墊子也正在開發中。鑒于這些創新，推動了通用電子產業向無線充電兼容解決方案邁進。未來，隨著蘋果等手機制造商將更多的“無線”智能設備推向大眾市場，今天的假設將可能成為未來的標準。

  對于其他大眾市場，無線充電的出現絕對是“技術推動”型產物。對于電動汽車來說尤其如此，在該領域，無線充電在中期內將僅出現在高端電動汽車中，對普通消費者來說還沒有太大的吸引力。

  在本報告中，Yole專注研究了消費類和移動市場的差異化，以及獨立差異性很重要的工業、醫療和軍事市場。本報告針對每個細分市場提供了市場預測，并對必要的無線充電組件進行了預估。

無線充電，整個供應鏈的驅動力

塑造無線充電行業的兩種技術

  對于消費電子產品以及未來的移動應用，預計未來五年內只有兩項技術會得到商業應用：感應充電和電磁諧振充電。這兩種方法在技術方面類似，但它們的特性卻差異很大。

  感應充電需要發射線圈和接收線圈之間的強耦合，因此需要發射器和接收器彼此非?？拷?，并且處于特定的位置。這種充電技術拋棄了電纜，但在充電過程中，使用手機沒有帶來任何靈活性，而且手機需要限定在一定的位置上。然而，由于其成熟度和相對較高的效率，這是目前唯一可行的商業選擇。蘋果等手機制造商正在努力提高這項技術的充電效率，然后再過渡到下一階段的無線充電技術——電磁諧振無線充電。

  通過電磁諧振充電，發射線圈和接收線圈可以弱耦合，但工作頻率相近。這使得設備可以在距充電區域稍大的距離處使用，因此提高了充電位置的自由度。這種新型充電技術預計很快將在消費電子產品中得到應用，其現有原型產品能夠與支持Qi標準的手機配合使用。不幸的是，電磁諧振充電仍然還不夠成熟，并且效率較低，這兩個障礙限制了它的市場應用。

  盡管目前存在這些缺點，電磁諧振充電的潛力仍為GaN（氮化鎵）元件制造商提供了一個誘人的預期市場，令它們從MHz范圍的電磁諧振技術（例如6.78MHz頻帶）獲利。這取決于產業是否會從當前的105 KHz ~ 205 kHz頻段切換到更高的信號頻率。

  電容無線充電、激光充電和微波充電等其他技術，現在還處于實驗室或原型水平，并且限于軍事或航空航天等非常特定的應用。我們不太可能很快看到這些技術成功進入消費類產品領域。

  本報告深入分析了感應充電和電磁諧振充電技術的物理和技術概念，并探討了其決定性要素背后的物理特性和技術。

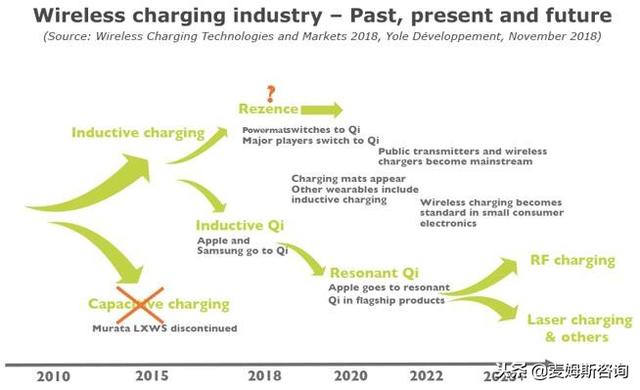

無線充電產業的過去、現在和未來

生態系統為大規模生產做好了準備

  技術開發人員已經有效地解決了智能手機置于強電磁場中的復雜技術問題，并在短短幾年內，一個專注于手機感應充電的完整產業鏈就已經行成。

  值得注意的是，感應充電的價值鏈與發展中的電磁諧振充電非常相似。實際上，即使物理機制不同，兩者在技術內容上是非常相似的：都由逆變器、整流器、驅動器、降壓轉換器和線圈組成。事實上，大多數業內廠商都在同時開發這兩種技術的產品，例如，Infineon Technologies（英飛凌）提供6.78 MHz電磁諧振充電元件樣品，還同時提供105 ~ 205 kHz感應充電半導體元件。

  無線充電應用雖然仍處于初期階段，但產業鏈已經穩固，大型半導體公司提供了同類最佳的電子元件。廠商的多樣性現在主要體現在整合端，無線充電正在從汽車到智能家具的各種新系統中嶄露頭角。

  技術集成商已經為無線充電應用做好了準備。那些通常與消費電子產品無關的品牌，出現在了這個市場：例如，Ikea（宜家）在其HEKTAR臺燈中配備了無線充電發射器，而Duracell（金霸王）則在為星巴克生產Powermat無線充電板。

  這些公司與NXP（恩智浦）、IDT和英飛凌等電子公司合作，主要通過一種名為Qi的標準將其解決方案推向市場。事實上，無線充電標準最初始于兩個聯盟：Wireless Power Consortium（無線電源聯盟，開發Qi標準）和AirFuel聯盟（開發Rezence標準），現在Qi標準確立了主導地位，并被大多數智能手機制造商所青睞。其中就包括蘋果公司，蘋果曾嘗試開發自己的無線充電標準。

  在本報告中，Yole分析師分析了整個無線充電生態系統，并提供了行業相關廠商在未來無線電力傳輸和無線充電領域的定位。

2018~2024年智能手機應用無線充電接收器按技術細分的市場規模
