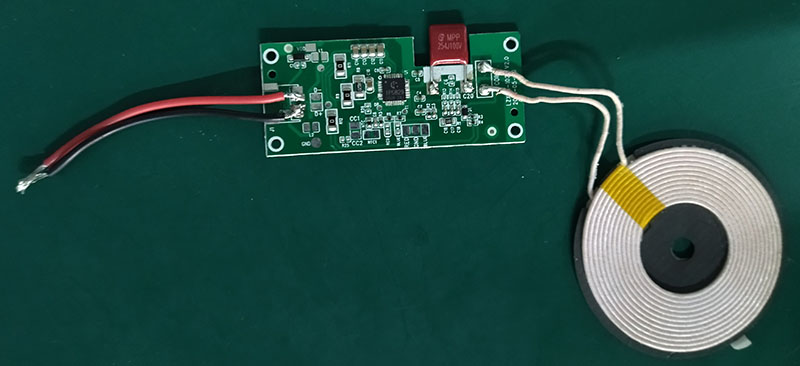

在手機愈發追求輕薄便攜的當下，無線充軟板作為實現無線電能傳輸?shù)年P(guān)鍵部件，其厚度直接影響著手機整體的輕薄程度與內部空間布局。那么，手機無線充軟板究竟如何突破厚度極限，實現極致輕薄呢？??

材料選擇：邁向輕薄的基石?

手機無線充軟板材料是實現輕薄化的首要突破口。在無線充軟板中，柔性基板材料至關重要。傳統剛性電路板基板厚重，而新型的聚酰亞胺（PI）柔性基板，以其出色的柔韌性和輕薄特性脫穎而出。PI 基板厚度可薄至幾十微米，大幅降低了軟板的整體厚度。例如，一些高端手機的無線充軟板采用 0.025mm 厚度的 PI 基板，為輕薄化奠定了基礎。?

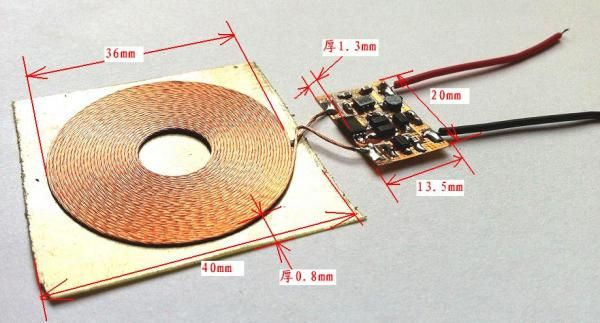

電磁感應線圈方面，高導磁率且輕薄的納米晶軟磁材料成為新寵。相較于傳統鐵芯材料，它不僅能有效提升無線充電效率，還顯著減輕了重量。在 OPPO Find X8 系列手機中，通過定制特殊工藝的 0.08mm 純銅線，設計特殊的線圈結構，并挑戰磁材疊層極限，將輔材、磁材與線圈的堆疊設計到極致薄，使得充電線圈厚度從 0.3mm 以上降到了 0.18mm，幾乎達到行業最輕薄水平。絕緣與封裝材料上，超薄、高絕緣性能的氟聚合物材料嶄露頭角。其在保障電氣安全的同時，進一步減少了軟板的厚度與重量。

?

手機無線充FPC電路布局與結構設計：緊湊規劃空間?

緊湊且合理的電路布局是實現輕薄化的核心。借助先進的電路設計軟件，工程師們對無線充軟板的電路進行精細化布局。將各類電子元件，如整流芯片、濾波電容、控制芯片等，緊密排列，減少不必要的線路走線長度，避免出現線路迂回。以多層線路設計為例，在有限的空間內實現更多功能電路的集成，通過巧妙規劃不同線路層的功能，既保證了信號傳輸?shù)姆€(wěn)定性，又降低了軟板的整體厚度。?

在結構設計上，摒棄傳統復雜的機械固定結構，利用柔性基板自身的柔韌性，通過貼合、折疊等方式實現與電子產品內部結構的緊密結合，減少額外固定部件帶來的重量與體積增加。部分手機將無線充軟板設計成彎曲形狀，貼合手機電池輪廓，既節省空間又降低厚度。?

PCB廠制造工藝革新：精度提升助力輕薄?

先進的制造工藝為輕薄化提供了技術保障。在印刷電路板制造環節，高精度的激光直接成像（LDI）技術大顯身手，能夠精確蝕刻出更細、更密集的線路，實現線路的高精度制作。這在提升電路性能的同時，允許軟板在更小的尺寸內集成更多功能，從而減小整體面積與厚度。?

電子元件的安裝環節，先進的表面貼裝技術（SMT）將元件精準貼裝在軟板表面，減少了傳統插件式元件帶來的高度與空間占用。在軟板的封裝工藝上，真空熱壓封裝技術能夠在保證封裝質量的前提下，實現更薄的封裝層厚度，進一步推動無線充軟板的輕薄化進程。?

軟板廠講手機無線充軟板實現極致輕薄需要從材料選用、電路布局與結構設計以及制造工藝革新等多方面協同發力。隨著技術的不斷進步，無線充軟板有望在輕薄化的道路上持續突破，為手機的輕薄設計帶來更多可能。?
