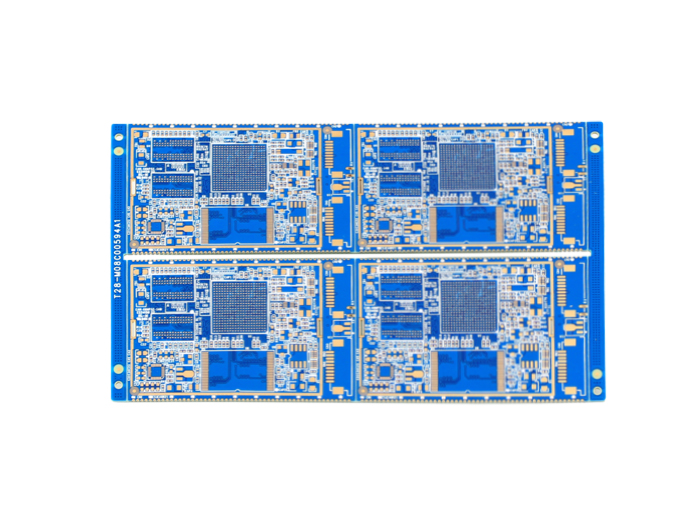

HDI翹曲對印制HDI的制作影響是非常大的，翹曲也是HDI制作過程中的重要問題之一，裝上元器件的板子焊接后發生彎曲，組件腳很難整齊。

  板子也無法裝到機箱或機內的插座上，所以，HDI翹曲會影響到整個后序工藝的正常運作。那么如何預防板子翹曲變形呢？

1.工程設計：

印制板設計時應注意事項：

A.層間半固化片的排列應當對稱，例如六層板，1～2和5～6層間的厚度和半固化片的張數應當一致，否則層壓后容易翹曲。

B.多層板芯板和半固化片應使用同一供應商的產品。

C.外層A面和B面的線路圖形面積應盡量接近。若A面為大銅面，而B(niǎo)面僅走幾根線，這種印制板在蝕刻后就很容易翹曲。如果兩面的線路面積相差太大，可在稀疏的一面加一些獨立的網格，以作平衡。

2.下料前烘板：

  覆銅板下料前烘板（150攝氏度，時間8±2小時）目的是去除板內的水分，同時使板材內的樹脂完全固化，進一步消除板材中剩余的應力，這對防止板翹曲是有幫助的。

目前，許多雙面、多層板仍堅持下料前或后烘板這一步驟。但也有部分板材廠例外，目前各PCB廠烘板的時間規定也不一致，從4－10小時都有，建議根據生產的印制板的檔次和客戶對翹曲度的要求來決定。

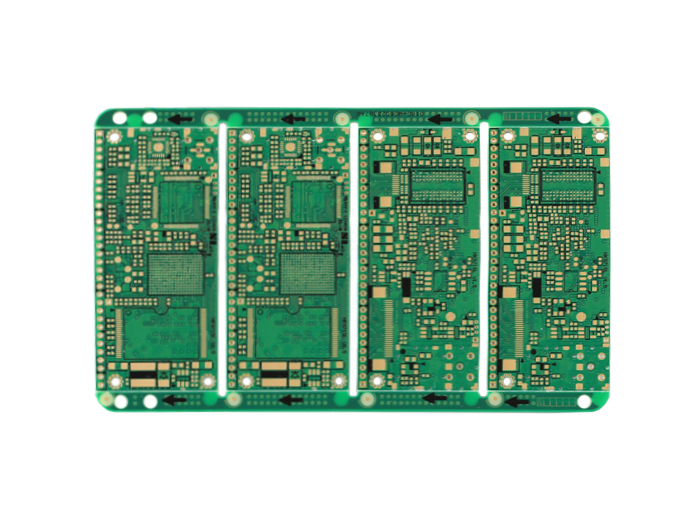

剪成拼板后烘還是整塊大料烘后下料，二種方法都可行，建議剪料后烘板。內層板亦應烘板。

3.半固化片的經緯向：

  半固化片層壓后經向和緯向收縮率不一樣，下料和迭層時必須分清經向和緯向。否則，層壓后很容易造成成品板翹曲，即使加壓力烘板亦很難糾正。

  多層板翹曲的原因，很多就是層壓時半固化片的經緯向沒分清，亂迭放而造成的。

  如何區分經緯向？成卷的半固化片卷起的方向是經向，而寬度方向是緯向；對銅箔板來說長邊是緯向，短邊是經向，如不能確定可向生產商或供應商查詢。

4.層壓后除應力：

  多層板在完成熱壓冷壓后取出，剪或銑掉毛邊，然后平放在烘箱內150攝氏度烘4小時，以使板內的應力逐漸釋放并使樹脂完全固化，這一步驟不可省略。

5.薄板電鍍時需要拉直：

  0.4～0.6mm超薄多層板作板面電鍍和圖形電鍍時應制作特殊的夾輥，在自動電鍍線上的飛巴上夾上薄板后，用一條圓棍把整條飛巴上的夾輥串起來，從而拉直輥上所有的板子，這樣電鍍后的板子就不會變形。

  若無此措施，經電鍍二三十微米的銅層后，薄板會彎曲，而且難以補救。

6.熱風整平后板子的冷卻：

  印制板熱風整平時經焊錫槽（約250攝氏度）的高溫沖擊，取出后應放到平整的大理石或鋼板上自然冷卻，在送至后處理機作清洗。這樣對板子防翹曲很有好處。

  有的工廠為增強鉛錫表面的亮度，板子熱風整平后馬上投入冷水中，幾秒鐘后取出再進行后處理，這種一熱一冷的沖擊，對某些型號的板子很可能產生翹曲，分層或起泡。

  另外設備上可加裝氣浮床來進行冷卻。

7.翹曲板子的處理：

  管理有序的工廠，印制板在終檢驗時會作100％的平整度檢查。凡不合格的板子都將挑出來，放到烘箱內，在150攝氏度及重壓下烘3～6小時，并在重壓下自然冷卻。

  然后卸壓把HDI板子取出，再作平整度檢查，這樣可挽救部分板子，有的板子需作二到三次的烘壓才能整平。若以上涉及的防翹曲的工藝措施不落實，部分板子烘壓也沒用，只能報廢。
